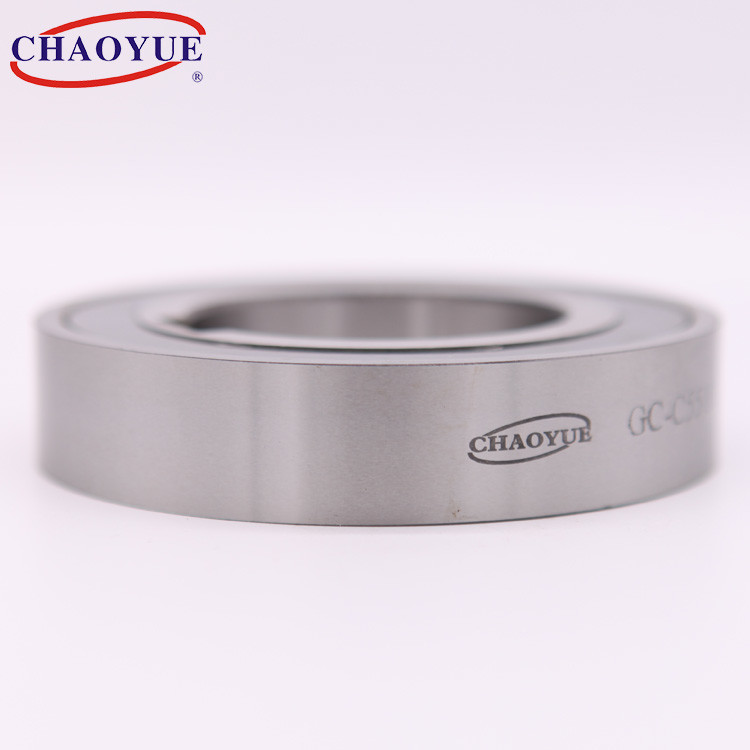

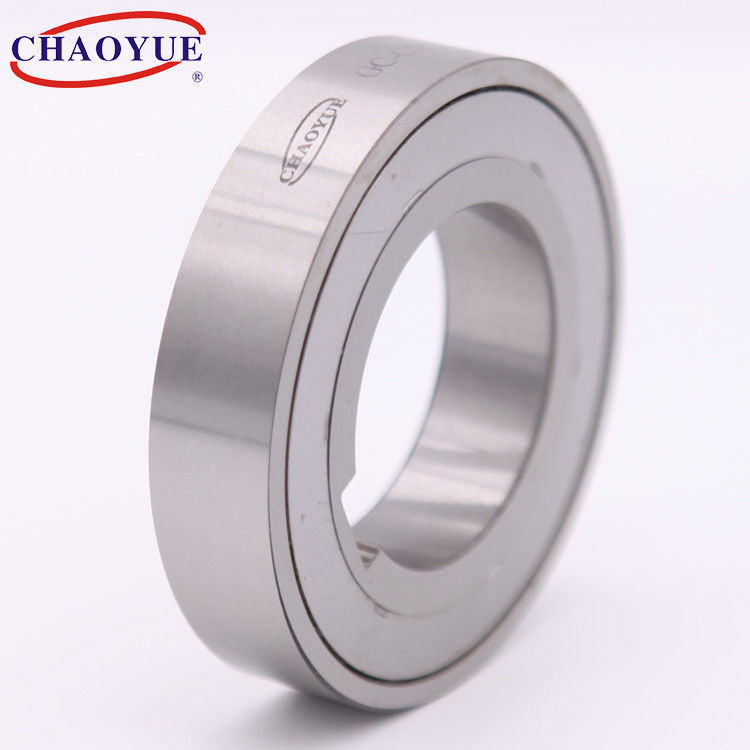

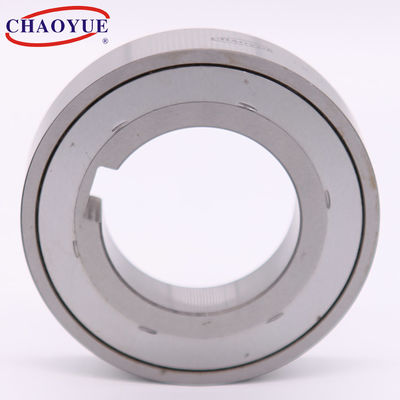

Lightweight 1750r/Min 9mm Length Roller Clutch Bearing , Roller Ramp Clutch
Lightweight 1750r/Min 9mm Length Roller Clutch Bearing , Roller Ramp Clutch Lightweight 1750r/Min 9mm Length Roller Clutch Bearing , Roller Ramp Clutch Lightweight 1750r/Min 9mm Length Roller Clutch Bearing , Roller Ramp Clutch

Lekkie łożysko rolkowe 1750r / min o długości 9 mm, sprzęgło rolkowe z rampą

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: GC-C
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 25.00 - 65.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: Sprzęgło rolkowe jednokierunkowe GC-C AS 30 - 140 Mm Średnica zewnętrzna: 30 - 140 mm
Wewnętrzna średnica: 10-12 mm Grubość: 9 - 26 mm
Moment obrotowy: 4,6 - 722 Nm waga: 0,03 - 1,41 kg
Podkreślić:

Łożysko sprzęgła rolkowego 1750r / min

,

łożysko sprzęgła rolkowego o długości 9 mm

,

sprzęgło rampy rolkowej 1750r / min

opis produktu

Sprzęgło jednokierunkowe GC-C AS 30 - 140 mm



Podczas działania sprzęgła jednokierunkowego typu rolkowego, maksymalne naprężenie stykowe występuje na rolce stykowej oraz pierścieniu wewnętrznym i zewnętrznym.Ściśle mówiąc, ponieważ siła po obu stronach wałka jest równa, a jego powierzchnia styku z powierzchnią wypukłą pierścienia wewnętrznego jest mniejsza niż powierzchnia styku z powierzchnią wklęsłą pierścienia zewnętrznego, maksymalne naprężenie stykowe występuje na styku powierzchni między rolką a pierścieniem wewnętrznym.Tutaj najbardziej podatna na zużycie zmęczeniowe powierzchnia, zwykle w postaci wżerowego łuszczenia się.Materiały metalowe użyte do produkcji jednokierunkowych rolek sprzęgła oraz pierścieni wewnętrznych i zewnętrznych są zasadniczo takie same jak materiały łożysk tocznych.

Lekkie łożysko rolkowe 1750r / min o długości 9 mm, sprzęgło rolkowe z rampą 0





Przykład montażu

Lekkie łożysko rolkowe 1750r / min o długości 9 mm, sprzęgło rolkowe z rampą 1



Lekkie łożysko rolkowe 1750r / min o długości 9 mm, sprzęgło rolkowe z rampą 2

Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Waga
[kg]
Wewnętrzny wyścig Rasa zewnętrzna D [n6] L d [H7] bnie xtnie
GC-C1030 4,6 1750 2600 30 9 10 3x1.4 0,03
GC-C1232 8,5 1600 2400 32 10 12 4x1.8 0,04
GC-C1535 9,3 1400 2150 35 11 15 3x1.4 0,05
GC-C1542 11 1200 1750 42 11 15 3x1.4 0,11
GC-C1545 27 1200 1750 45 15 15 3x1.4 0,12
GC-C2047 22 1100 1650 47 14 20 6x2.8 0,12
GC-C2547 20 1100 1650 47 25 25 6x2.8 0,12
GC-C2552 38 950 1450 52 15 25 8x3,3 0,14
GC-C2562 60 800 1200 62 17 25 8x3,3 0,17
GC-C3062 61 800 1200 62 16 30 8x3,3 0,22
GC-C3572 97 650 1000 72 17 35 10x3,3 0,31
GC-C4080 126 600 900 80 18 40 10x3,3 0,39
GC-C4585 148 500 800 85 19 45 8x2.8 0,44
GC-C5090 153 475 750 90 20 50 8x2.8 0,49
GC-C55100 209 400 650 100 21 55 16x4,3 0,66
GC-C60110 346 350 550 110 22 60 18x4.4 0,81
GC-C80140 722 300 450 140 26 80 22x5,4 1,41
