Dom ProduktyJednokierunkowe sprzęgło rolkoweŁożysko walcowe 20NM 47 mm OD Łożysko walcowe bez łożyska

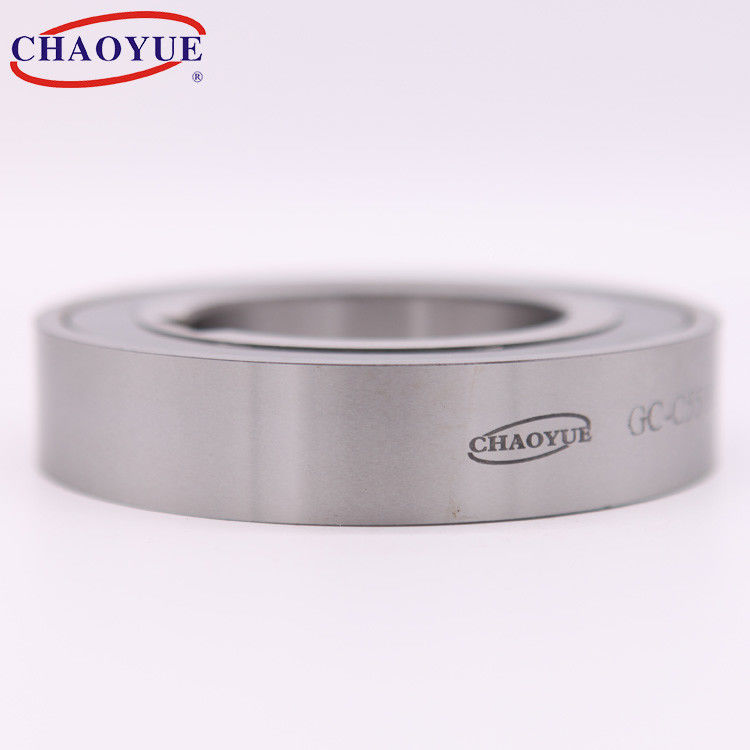

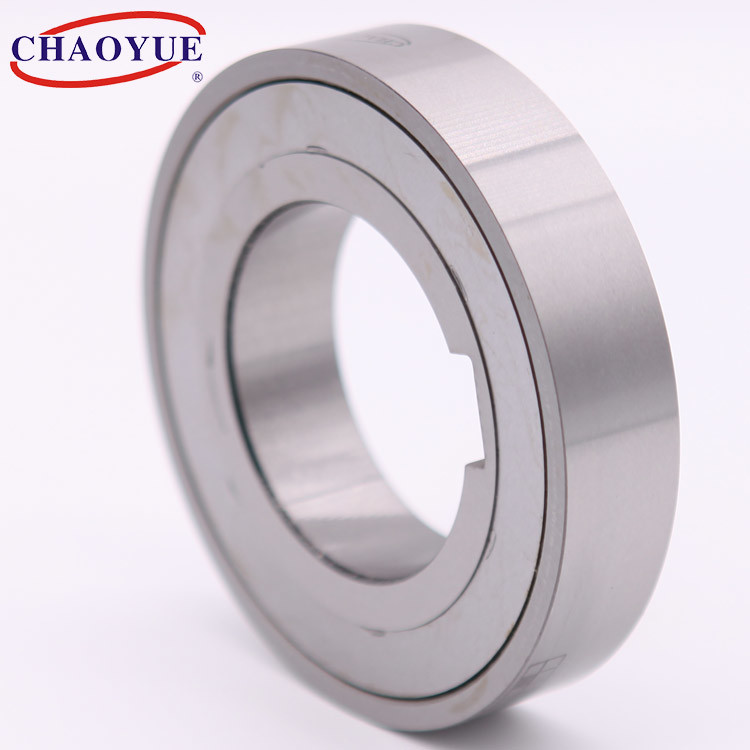

20N.M 47mm OD Cylindrical Roller Bearing Non Bearing Supported
20N.M 47mm OD Cylindrical Roller Bearing Non Bearing Supported 20N.M 47mm OD Cylindrical Roller Bearing Non Bearing Supported

Łożysko walcowe 20NM 47 mm OD Łożysko walcowe bez łożyska

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: GC-C
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 25.00 - 65.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 10-12 mm Średnica zewnętrzna: 30 - 140 mm
Grubość: 9 - 26 mm Moment obrotowy: 4,6 - 722 Nm
waga: 0,03 - 1,41 kg
Podkreślić:

Łożysko walcowe 20Nm

,

łożysko walcowe 47mm OD

,

łożysko igiełkowe sprzęgła 20Nm

opis produktu

GC-C AS Roller Type Jednokierunkowe sprzęgło z łożyskiem wolnobiegowym do maszyny pakującej



Typ GC-C to bezłożyskowy wolnobieg typu rolkowego.Nominalna średnica zewnętrzna jest taka sama jak w przypadku łożysk kulkowych serii 62.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Jednostki dostarczane są nasmarowane smarem.



Standardowym rozwiązaniem jest zainstalowanie tego typu wraz z łożyskiem serii 62 w tych samych tolerancjach położenia.Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie wciskowe w obudowie H7, ale obudowa musi być wystarczająco mocna.



Ta seria jest szeroko stosowana w systemie maszynowym do pakowania, drukowania, papiernictwa, tkactwa, chemii, medycyny, żywności i tak dalej.

Łożysko walcowe 20NM 47 mm OD Łożysko walcowe bez łożyska 0



Przykład montażu

Łożysko walcowe 20NM 47 mm OD Łożysko walcowe bez łożyska 1



Łożysko walcowe 20NM 47 mm OD Łożysko walcowe bez łożyska 2

Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Waga
[kg]
Wewnętrzny wyścig Rasa zewnętrzna D [n6] L d [H7] bnie xtnie
GC-C1030 4,6 1750 2600 30 9 10 3x1.4 0,03
GC-C1232 8,5 1600 2400 32 10 12 4x1.8 0,04
GC-C1535 9,3 1400 2150 35 11 15 3x1.4 0,05
GC-C1542 11 1200 1750 42 11 15 3x1.4 0,11
GC-C1545 27 1200 1750 45 15 15 3x1.4 0,12
GC-C2047 22 1100 1650 47 14 20 6x2.8 0,12
GC-C2547 20 1100 1650 47 25 25 6x2.8 0,12
GC-C2552 38 950 1450 52 15 25 8x3,3 0,14
GC-C2562 60 800 1200 62 17 25 8x3,3 0,17
GC-C3062 61 800 1200 62 16 30 8x3,3 0,22
GC-C3572 97 650 1000 72 17 35 10x3,3 0,31
GC-C4080 126 600 900 80 18 40 10x3,3 0,39
GC-C4585 148 500 800 85 19 45 8x2.8 0,44
GC-C5090 153 475 750 90 20 50 8x2.8 0,49
GC-C55100 209 400 650 100 21 55 16x4,3 0,66
GC-C60110 346 350 550 110 22 60 18x4.4 0,81
GC-C80140 722 300 450 140 26 80 22x5,4 1,41



Etykietka:

długość 48mm jednokierunkowe łożysko igiełkowe

20N.m cylindryczne łożysko wałeczkowe

długość 48mm jednokierunkowe sprzęgło rolkowe
