Dom ProduktyJednokierunkowe sprzęgło rolkoweGC-A 360N.M 90mm OD Jednokierunkowe sprzęgło rolkowe do sprzętu medycznego

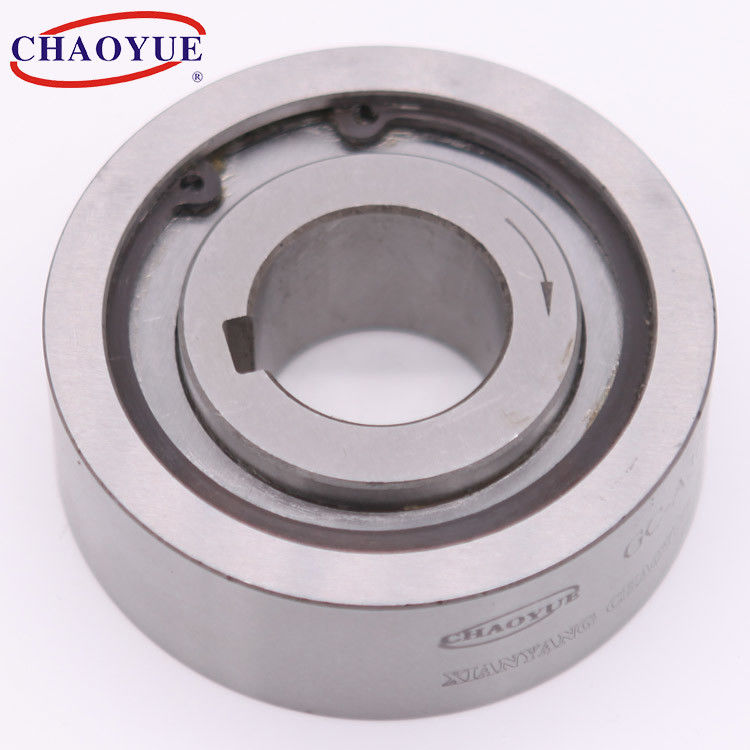

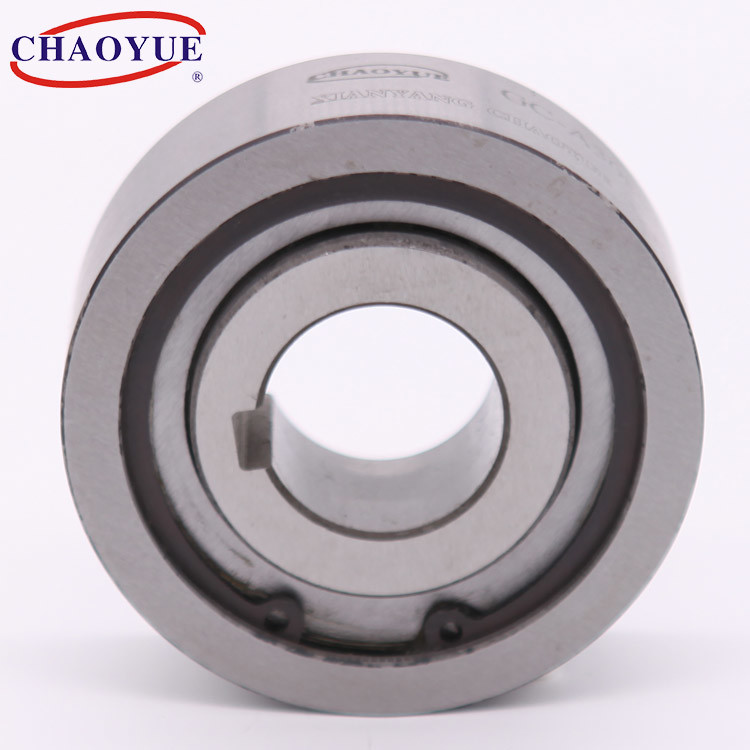

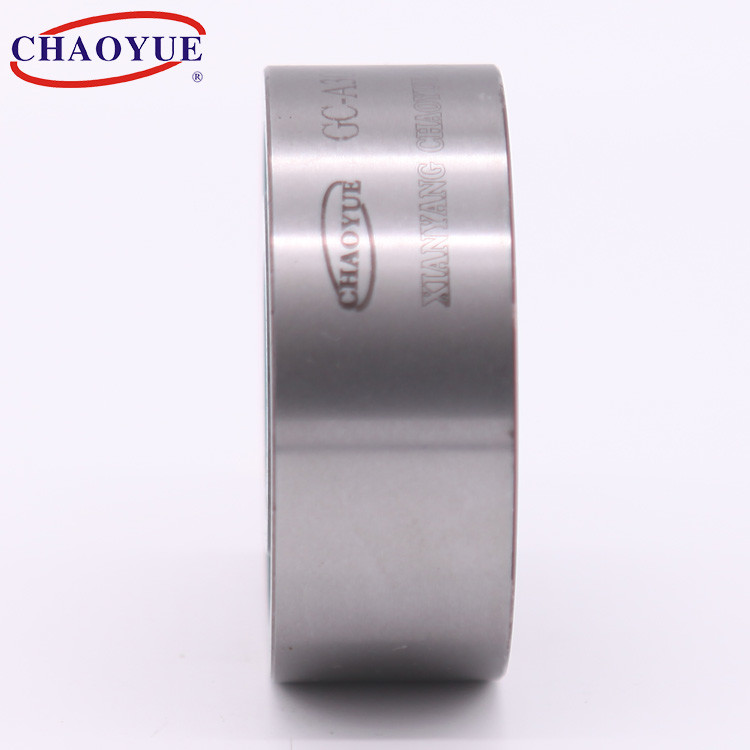

GC-A 360N.M 90mm OD One Way Roller Clutch For Medical Equipment
GC-A 360N.M 90mm OD One Way Roller Clutch For Medical Equipment GC-A 360N.M 90mm OD One Way Roller Clutch For Medical Equipment GC-A 360N.M 90mm OD One Way Roller Clutch For Medical Equipment

GC-A 360N.M 90mm OD Jednokierunkowe sprzęgło rolkowe do sprzętu medycznego

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: GC-A
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 25.00 - 140.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: GC-A 0,11 - 12,10 kg Sprzęgło jednokierunkowe jednokierunkowe typu rolkowego do pakowania maszyn dru Średnica zewnętrzna: 37 - 170 mm
Grubość: 20 - 95 mm waga: 0,11 - 12,10 kg
Moment obrotowy: 12 - 4320 Nm Podanie: Druk, opakowania, żywność, sprzęt medyczny
Podkreślić:

360N.M jednokierunkowe sprzęgło rolkowe

,

90mm OD jednokierunkowe sprzęgło rolkowe

,

360N.M ciągnione sprzęgło rolkowe

opis produktu

GC-A 0,11 - 12,10 kg Sprzęgło jednokierunkowe typu rolkowego do pakowania maszyn drukarskich



Sprzęgło jednokierunkowe rolkowe składa się z pierścienia zewnętrznego, rolki, sprężyny i pierścienia wewnętrznego.Liczba rolek wynosi zwykle 6-8.Podczas procesu roboczego, jeśli zewnętrzny pierścień jednokierunkowego sprzęgła obraca się w kierunku przeciwnym do ruchu wskazówek zegara względem wewnętrznego pierścienia, wałek przesuwa się do dużego końca w otwartym rowku z profilem krzywkowym i ściska sprężynę.W tym czasie sprzęgło jednokierunkowe nie zablokuje się i nie pozwoli na obrót pierścienia zewnętrznego.Oznacza to, że sprzęgło jednokierunkowe pokazane na rysunku umożliwia w dowolnym momencie obrót pierścienia zewnętrznego w kierunku przeciwnym do ruchu wskazówek zegara względem pierścienia wewnętrznego.Innymi słowy, pierścień wewnętrzny może obracać się zgodnie z ruchem wskazówek zegara względem pierścienia zewnętrznego.



GC-A 360N.M 90mm OD Jednokierunkowe sprzęgło rolkowe do sprzętu medycznego 0



Przykład montażu

GC-A 360N.M 90mm OD Jednokierunkowe sprzęgło rolkowe do sprzętu medycznego 1

GC-A 360N.M 90mm OD Jednokierunkowe sprzęgło rolkowe do sprzętu medycznego 2



Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Waga
Wewnętrzny wyścig Rasa zewnętrzna D [h7] L bw xtw d [H7] bnie xtnie
GC-A1237 12 1500 3100 37 20 4x2,5 12 4x1.8 0,11
GC-A1547 40 1100 2800 47 30 4x2,5 15 4x1.8 0,3
GC-A2062 105 1000 2400 62 34 5x3,0 20 5x2.3 0,55
GC-A2580 205 850 2000 80 37 5x3,0 25 5x2.3 0,98
GC-A2585 260 800 1800 85 28 5x3,0 25 8x3,0 0,9
GC-A3090 360 750 1700 90 44 6x3,5 30 6x2.8 1,5
GC-A3580 320 850 2000 80 37 5x3,0 35 5x2.3 0,9
GC-A35100 513 650 1400 100 48 6x3,5 35 6x2.8 2
GC-A40110 738 600 1200 110 56 8x4,0 40 8x3,3 2,8
GC-A45120 810 500 1000 120 56 10x5,0 45 10x3,3 3,3
GC-A50130 1530 450 850 130 63 10x5,0 50 10x3,3 4.2
GC-A55140 1890 420 700 140 67 12x5,0 55 12x3,3 5.2
GC-A60150 2520 400 580 150 78 12x5,0 60 12x3,3 6,8
GC-A70170 4320 300 450 170 92 14x5,5 70 14x3,8 12,1
