Dom ProduktyJednokierunkowe sprzęgło rolkoweŚrednica wewnętrzna 50mm Moment obrotowy 720NM Uwięzione sprzęgło rolkowe GC-B

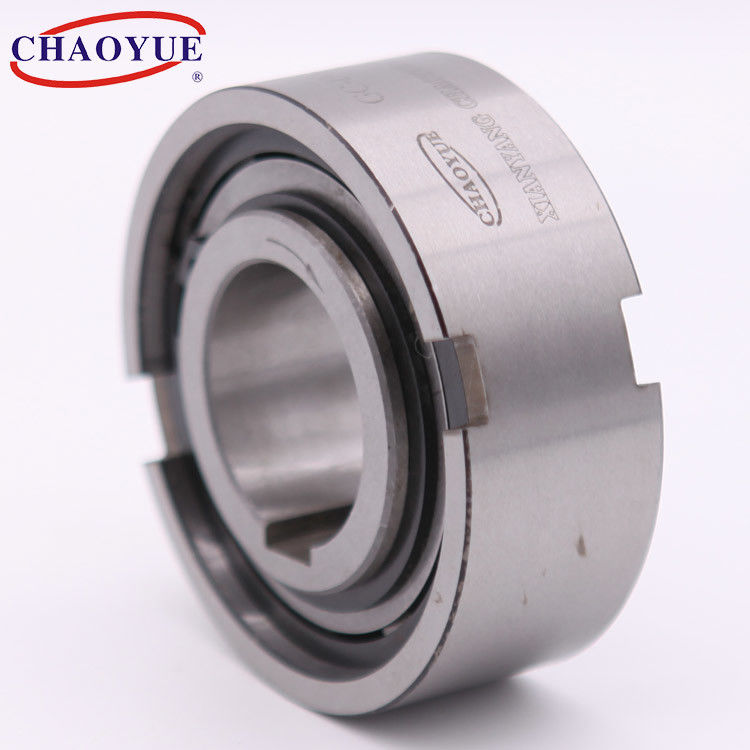

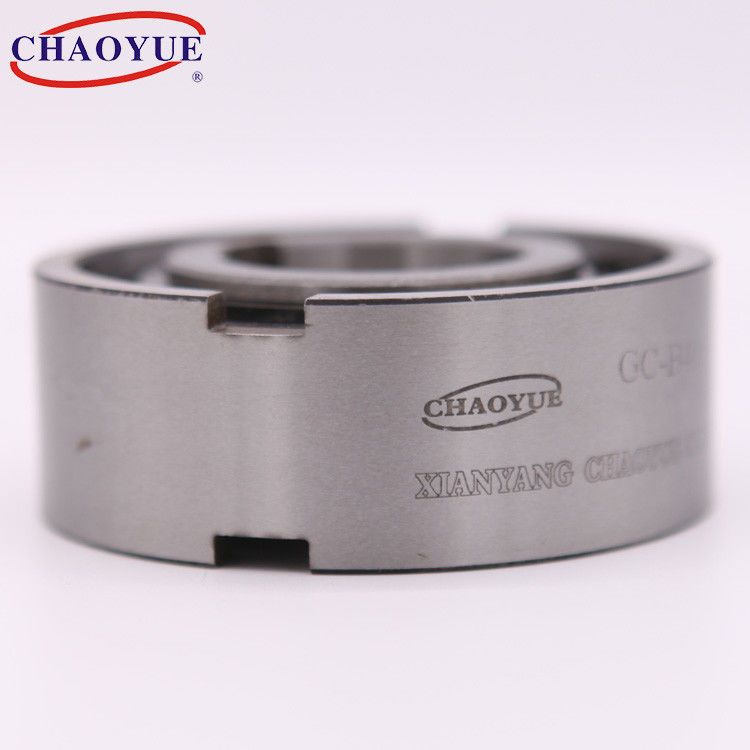

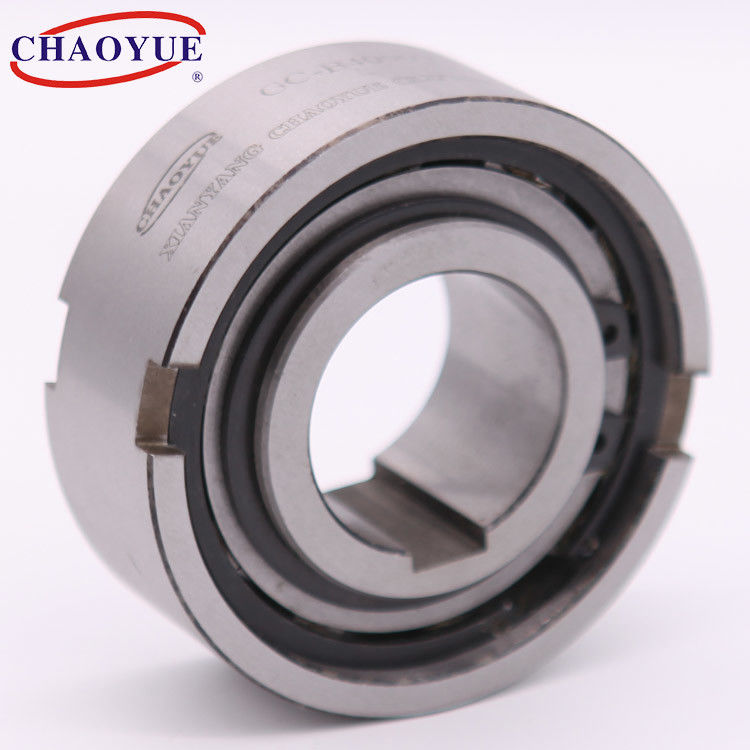

Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B
Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B Inner Diameter 50mm Torque 720N.M Trapped Roller Clutch GC-B

Średnica wewnętrzna 50mm Moment obrotowy 720NM Uwięzione sprzęgło rolkowe GC-B

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: GC-B
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 25.00 - 360.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: GC-B ASNU Łożysko wałeczkowe jednokierunkowe 8,3 - 17040 Nm Wewnętrzna średnica: 8 - 150 mm
Średnica zewnętrzna: 35 - 320 mm Grubość: 13 - 108 mm
Moment obrotowy: 8,3 - 17040 Nm waga: 0,07 - 42,0 kg
Podkreślić:

Średnica wewnętrzna 50mm uwięzione sprzęgło rolkowe

,

uwięzione sprzęgło rolkowe Torque 720N.M

,

jednokierunkowe łożysko igiełkowe Torque 720N.M

opis produktu

GC-B ASNU jednokierunkowe łożysko wałeczkowe 8.3 - 17040 Nm



Jeśli bieżnia wewnętrzna sprzęgła jednokierunkowego w stosunku do próby pierścienia zewnętrznego zostanie obrócona zgodnie z ruchem wskazówek zegara, wałek zostanie przesunięty do otwartego kanału w małym końcu, klin między pierścieniem zewnętrznym, oba zablokowane jednocześnie, może również przenosić moment obrotowy pomiędzy nimi.W tej chwili sprężyna ma poprawić działanie zaklinowania pierwszego wałka, wałek jest zaklinowany w otwartej szczelinie po małym końcu, następuje jednokierunkowe zablokowanie sprzęgła, dzięki czemu pierścień zewnętrzny nie może się obracać względem pierścienia wewnętrznego zgodnie z ruchem wskazówek zegara lub pierścień wewnętrzny jest obracany w kierunku przeciwnym do ruchu wskazówek zegara względem pierścienia zewnętrznego.
W kontakcie z zewnętrzną powierzchnią wałka jest wykonany z powierzchni profil krzywkowy i pewien kąt klina.W konstrukcji konwencjonalnej kąt ten wynosi zazwyczaj 6° -8 stopni.Biorąc pod uwagę błędy obróbki i zużycie udarowe podczas użytkowania, ponieważ przekrój klinowy kąta zwilżania pozostaje niezmieniony, często otwierając profil powierzchni krzywki, przetwarzając logarytmicznie spiralne rowki.



Średnica wewnętrzna 50mm Moment obrotowy 720NM Uwięzione sprzęgło rolkowe GC-B 0



Przykład montażu

Średnica wewnętrzna 50mm Moment obrotowy 720NM Uwięzione sprzęgło rolkowe GC-B 1





Średnica wewnętrzna 50mm Moment obrotowy 720NM Uwięzione sprzęgło rolkowe GC-B 2

Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Waga
Wewnętrzny wyścig Rasa zewnętrzna d [h7] D [h7] L bw xtw bnie xtnie
GC-B835 8,3 1650 2500 8 35 13 4x1.4 2x1.0 0,07
GC-B1235 8,3 1650 2500 12 35 13 4x1.4 4x1.8 0,06
GC-B1237 8,5 1600 2500 12 37 20 6x3,3 4x1.8 0,07
GC-B1542 22 1200 1800 15 42 18 5x1.8 5x2.3 0,11
GC-B1747 35 1150 1700 17 47 19 5x2.3 5x2.3 0,15
GC-B2052 26 1050 1550 20 52 21 6x2.3 6x2.8 0,19
GC-B2060 90 850 1300 20 60 20 6x2.3 6x3,0 0,08
GC-B2062 100 850 1300 20 62 36 8x3,5 6x2.8 0,59
GC-B2562 90 850 1300 25 62 24 8x2.8 8x3,3 0,38
GC-B3072 184 700 1100 30 72 27 10x2,5 10x3,3 0,54
GC-B3580 270 600 950 35 80 31 12x3,5 12x3,3 0,74
GC-B4090 387 550 850 40 90 33 12x4.1 14x3,8 0,92
GC-B4393 400 550 850 43 93 36 14x4,5 10x3,0 1
GC-B45100 558 500 800 45 100 36 14x4.6 14x3,8 1.31
GC-B50110 720 425 675 50 110 40 14x5,6 18x4.4 1,74
GC-B60130 1315 375 525 60 130 46 18x5,6 20x4,9 2,77
GC-B60170 2500 275 425 60 170 90 20x7,5 18x4.4 6,5
GC-B65170 2500 275 425 65 170 90 20x7,5 18x4.4 6,3
GC-B70150 1656 300 475 70 150 51 20x6,9 20x4,9 4.16
GC-B80170 2096 275 425 80 170 58 20x7,5 22x5,4 7.01
GC-B90190 3468 250 375 90 190 64 20x8,0 25x5,4 8,2
GC-B100215 5400 225 340 100 215 73 24x8,5 28x6,4 12,6
GC-B120260 5932 185 275 120 260 86 28x10 32x7,4 23
GC-B150320 17040 150 230 150 320 108 32x12 36x8,4 42
