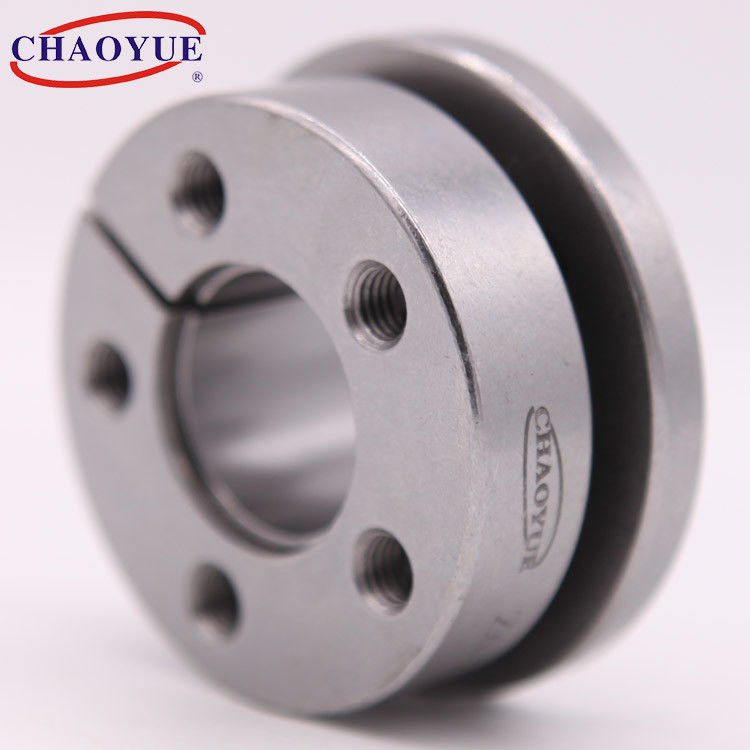

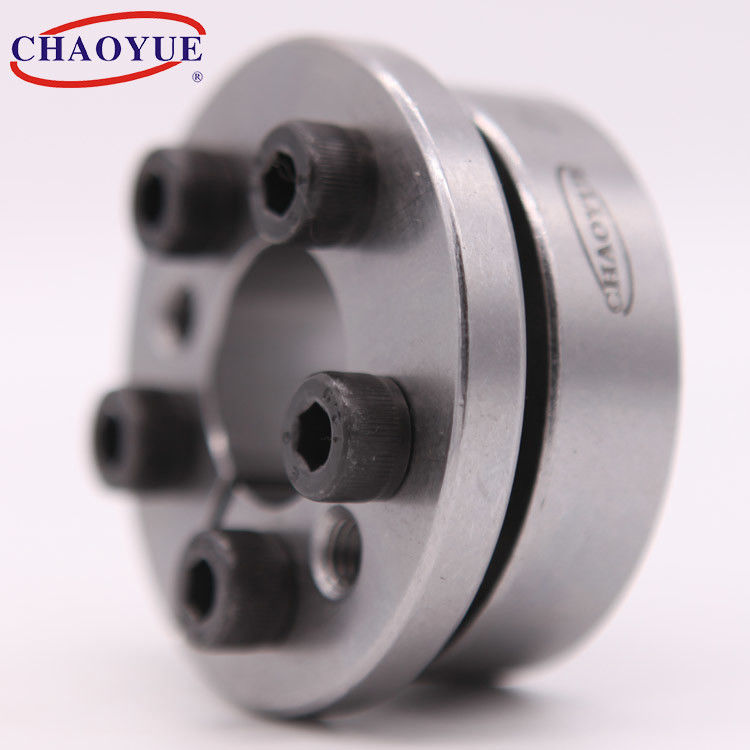

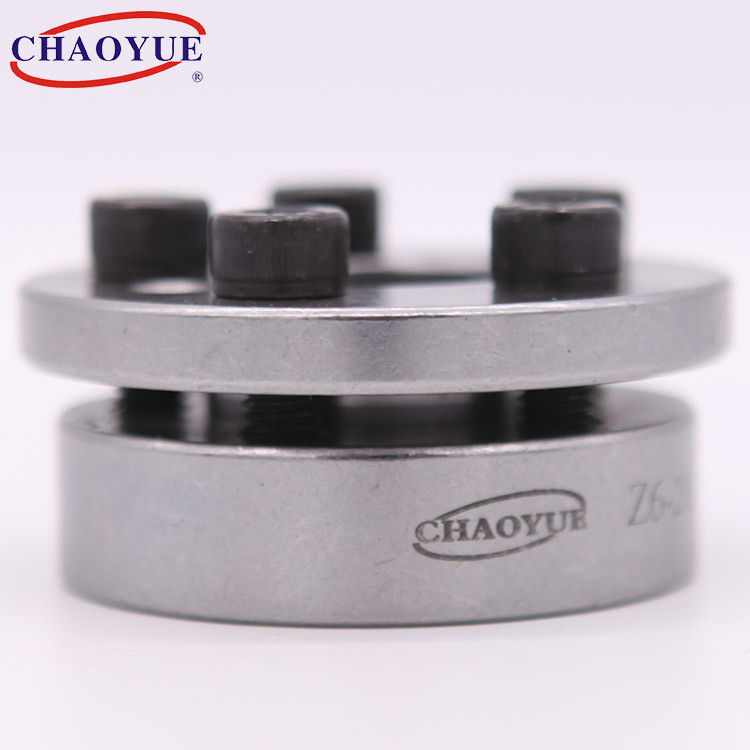

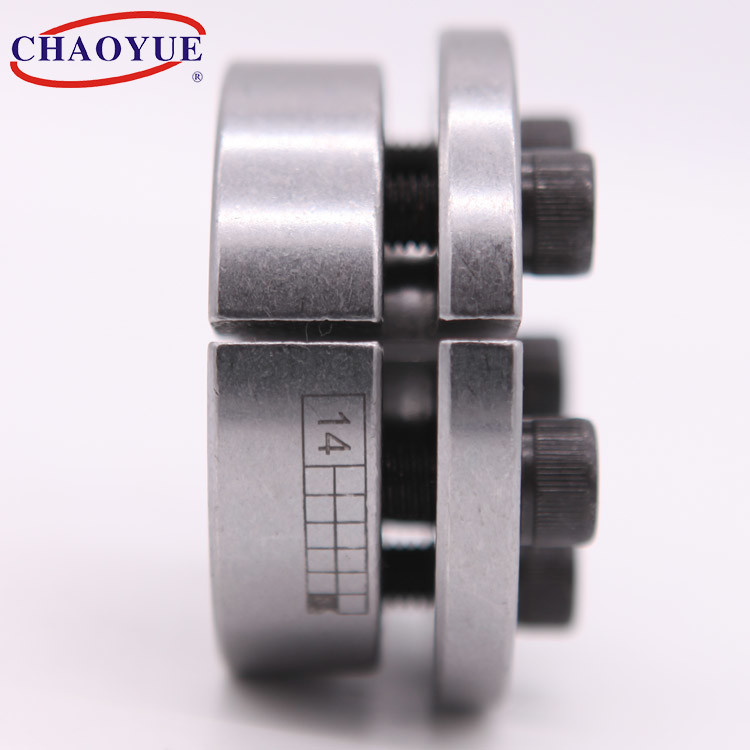

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Obciążenie lekkie 690N.M 65mm Średnica zewnętrzna Zespół blokujący bezkluczykowy

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z6
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 5.00 - 15.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 5000 sztuk miesięcznie
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 14 - 50 mm Średnica zewnętrzna: 55 - 80 mm
Grubość: 30 - 33 mm Moment obrotowy: 127-1830 Nm
śruba: M8 waga: 0,48 - 0,73 kg
Podkreślić:

65 mm średnica zewnętrzna bezkluczykowy zespół blokujący

,

690NM bezkluczowy zespół blokujący

,

zacisk osi 690N.M

opis produktu

Z6 Light Load Power Lock Urządzenie blokujące projekt klienta



Obciążenie lekkie 690N.M 65mm Średnica zewnętrzna Zespół blokujący bezkluczykowy 0





Przykład montażu



Obciążenie lekkie 690N.M 65mm Średnica zewnętrzna Zespół blokujący bezkluczykowy 1

Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Ciśnienie na wale
[N/mm2]		 Ciśnienie na piaście
[N/mm2]		 Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re re1 L L1 L2 L3 re1 nie Siła osiowa
[kN]		 Toruq
[Nm]
14 55 62 38 30 22 17 M8 3 18 127 208 52,5 25 0,48
16 55 62 38 30 22 17 M8 3 18 142 181 52,5 25 0,47
18 55 62 38 30 22 17 M8 3 18 157 161 52,5 25 0,46
19 55 62 38 30 22 17 M8 3 18 165 152 52,5 25 0,46
20 55 62 38 30 22 17 M8 3 18 172 145 52,5 25 0,45
22 55 62 38 30 22 17 M8 3 25,5 285 186 75 35 0,44
24 55 62 38 30 22 17 M8 3 25,5 307 170 75 35 0,42
25 55 62 38 30 22 17 M8 3 25,5 315 163 75 35 0,41
28 55 62 38 30 22 17 M8 3 31,5 435 175 89 41 0,39
30 55 62 38 30 22 17 M8 3 31,5 472 163 89 41 0,37
24 65 72 38 30 22 17 M8 5 37,4 440 244 90 30 0,62
25 65 72 38 30 22 17 M8 5 37,4 460 234 90 30 0,61
28 65 72 38 30 22 17 M8 5 43,6 600 243 105 35 0,58
30 65 72 38 30 22 17 M8 5 43,6 640 227 105 35 0,56
32 65 72 38 30 22 17 M8 5 43,6 690 213 105 35 0,55
35 65 72 38 30 22 17 M8 5 52,5 910 234 126 41 0,51
38 65 72 38 30 22 17 M8 5 52,5 990 216 126 41 0,48
40 65 72 38 30 22 17 M8 5 52,5 1050 205 125 41 0,46
30 80 87 41 33 25 20 M8 7 52,4 780 232 87 30 1,01
32 80 87 41 33 25 20 M8 7 52,4 830 217,5 87 30 0,99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0,96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0,92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0,89
42 80 87 41 33 25 20 M8 7 73,5 1540 233 122 41 0,86
45 80 87 41 33 25 20 M8 7 73,5 1650 217 122 41 0,82
48 80 87 41 33 25 20 M8 7 73,5 1760 203 122 41 0,76
50 80 87 41 33 25 20 M8 7 73,5 1830 195 122 41 0,73



Etykietka:

Zespół blokujący bezkluczykowy o średnicy zewnętrznej 65 mm

zacisk kołnierza wału 28 mm

zespół blokujący bezkluczykowy 690N.M
