Dom ProduktyZespół zamka bezkluczykowegoKeyless 36mm ID 38kN Tuleja kompensacyjna z tuleją osiową ze stali

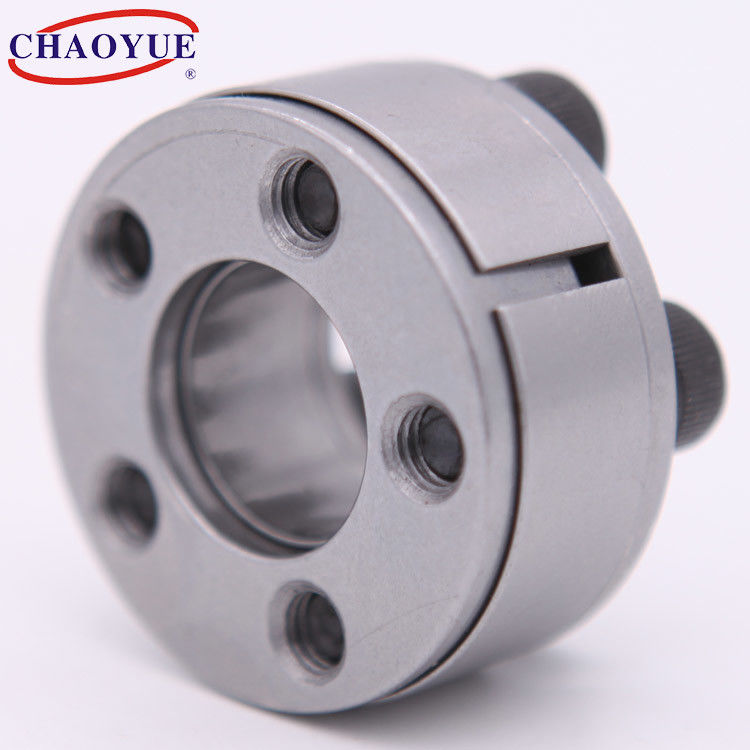

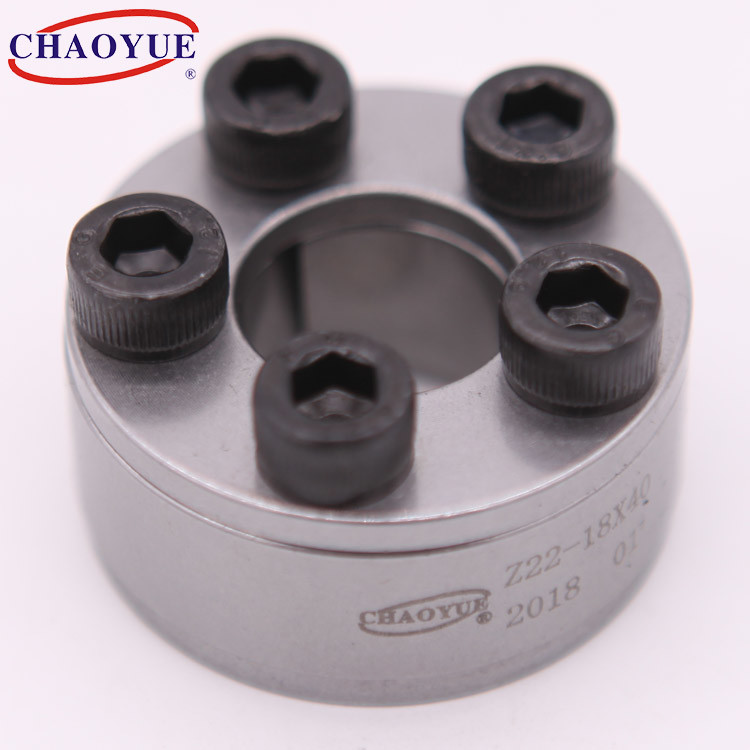

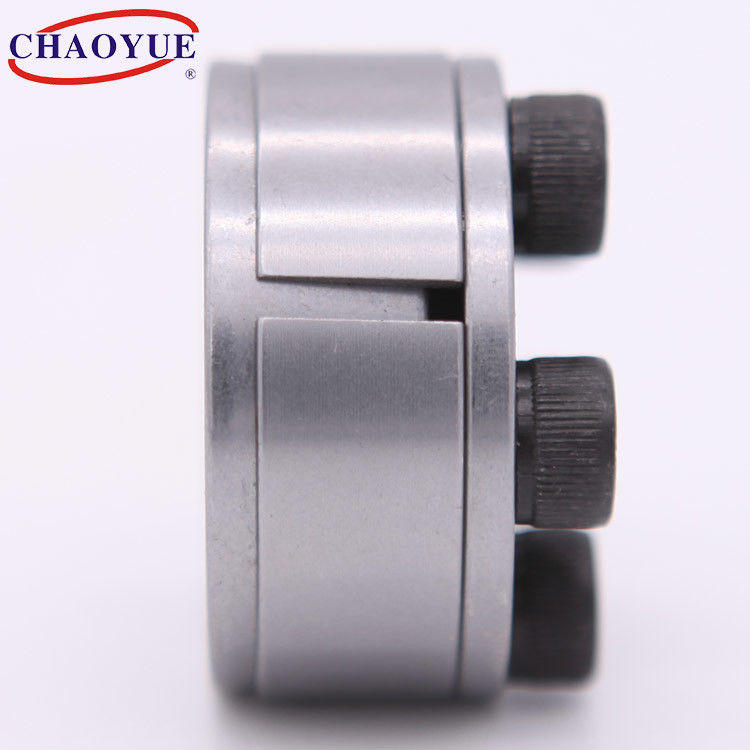

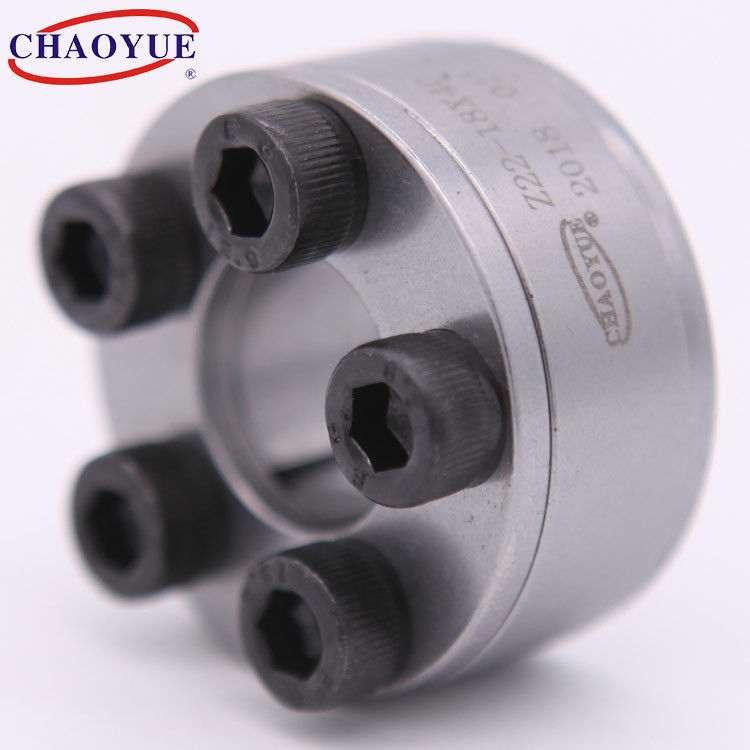

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Keyless 36mm ID 38kN Tuleja kompensacyjna z tuleją osiową ze stali

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z22
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 8.00 - 40.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 18 - 90 mm Średnica zewnętrzna: 40 - 125 mm
Grubość: 18 - 35 mm Moment obrotowy: 0,2 - 6,9 kN.m
śruba: M6 - M10 waga: 0,16 - 1,25 kg
Podkreślić:

Złącze kompensacyjne z tuleją 36 mm

,

złącze kompensacyjne z tuleją 38 kN

,

gwintowany kołnierz zaciskowy 38 kN

opis produktu

Z22 Bezkluczykowy zespół blokujący koła wału



Keyless 36mm ID 38kN Tuleja kompensacyjna z tuleją osiową ze stali 0





Przykład montażu



Keyless 36mm ID 38kN Tuleja kompensacyjna z tuleją osiową ze stali 1





Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Ciśnienie na wale
[N/mm2]		 Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re L L1 L2 re1 nie Siła osiowa
[kN]		 Moment obrotowy
[kN·m]
18 40 24 18 15 M6 5 22 0,2 260 14 0,16
19 41 24 18 15 M6 5 22 0,21 255 14 0,18
20 42 24 18 15 M6 6 26 0,26 280 14 0,19
22 44 24 18 15 M6 6 26 0,29 260 14 0,19
24 46 24 18 15 M6 6 26 0,31 230 14 0,2
25 47 24 18 15 M6 6 26 0,33 270 14 0,2
28 50 24 18 15 M6 8 35 0,49 250 14 0,24
30 52 24 18 15 M6 8 35 0,52 230 14 0,24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0,68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0,83 190 14 0,27
40 62 28 22 18 M6 10 43 0,87 225 14 0,27
42 70 36 28 24 M8 8 64 1,36 210 35 0,38
45 73 36 28 24 M8 8 64 1,45 195 35 0,45
48 76 36 28 24 M8 8 64 1,55 190 35 0,46
50 78 36 28 24 M8 8 64 1,61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2,03 195 35 0,5
60 88 36 28 24 M8 10 80 2,42 190 35 0,55
63 91 36 28 24 M8 10 80 2,54 190 35 0,56
65 93 36 28 24 M8 10 80 2,62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1,01
75 110 45 35 31 M10 10 128 4,8 205 70 1,06
80 115 45 35 31 M10 10 128 5.1 190 70 1.12
85 120 45 35 31 M10 10 128 5.45 180 70 1.19
90 125 45 35 31 M10 10 153 6,9 205 70 1,25



Etykietka:

Zespół blokujący bezkluczykowy o średnicy zewnętrznej 65 mm

zacisk kołnierza wału 28 mm

zespół blokujący bezkluczykowy 690N.M
