Dom ProduktyZespół zamka bezkluczykowegoSprężynowy tuleja kompensacyjna 1265N.M Torque 72mm OD OD

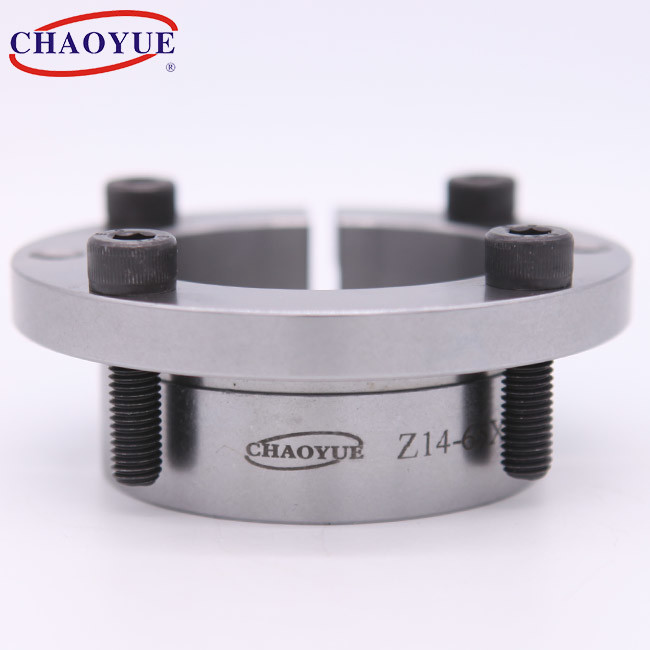

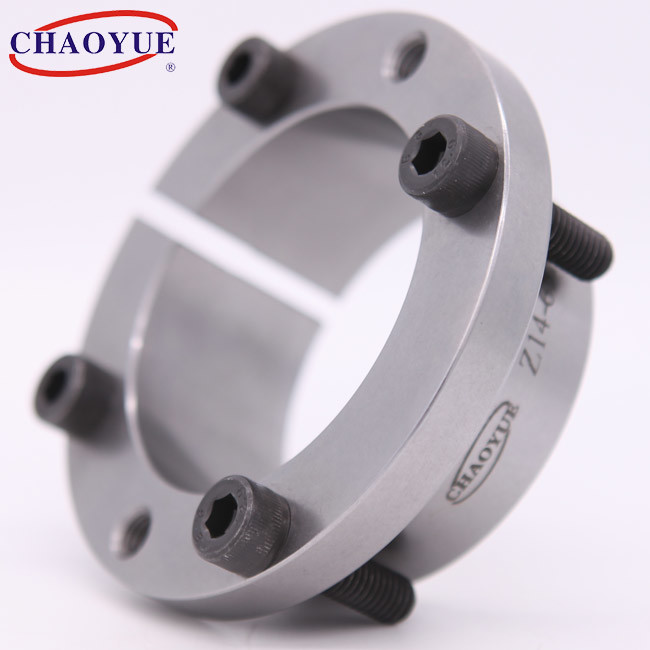

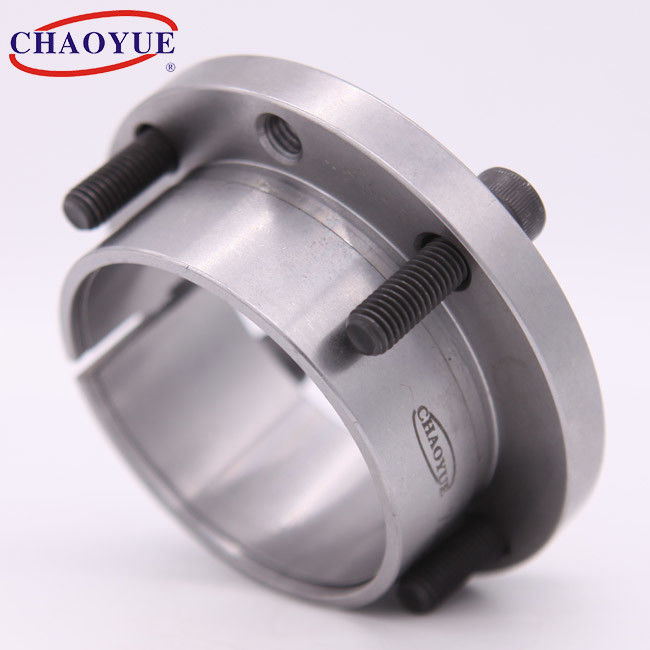

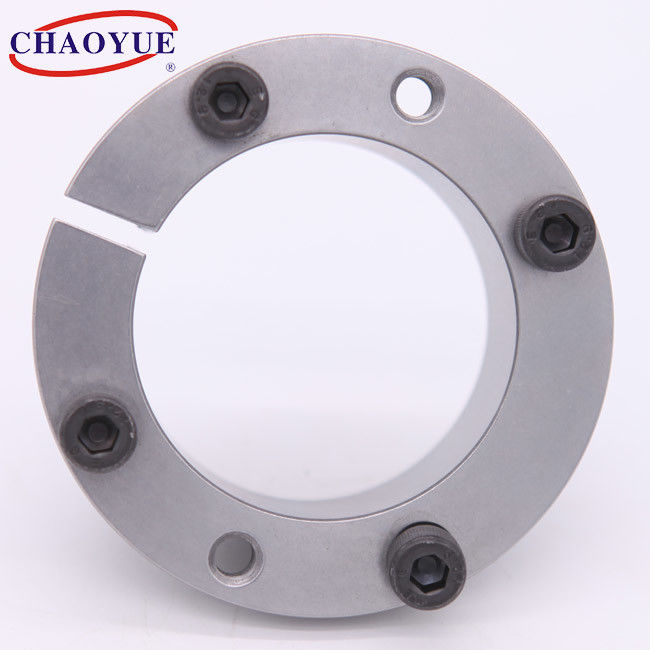

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Sprężynowy tuleja kompensacyjna 1265N.M Torque 72mm OD OD

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z14
Zapłata:
Minimalne zamówienie: 30 szt
Cena: USD 3.00 - 20.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 5000 sztuk miesięcznie
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 14 - 65 mm Średnica zewnętrzna: 25 - 72 mm
Grubość: 26 - 35 mm Moment obrotowy: 64-1265 Nm
śruba: M4 - M8 waga: 0,091 - 0,46
Podkreślić:

Tuleja kompensacyjna o średnicy zewnętrznej 72 mm

,

tuleja kompensacyjna momentu obrotowego 1265 Nm

,

połączenie piasty wału o średnicy zewnętrznej 72 mmmm

opis produktu

Z14 Sprężynowy mechanizm zaciskowy Bezkluczowy pierścień blokujący



Sprężynowy tuleja kompensacyjna 1265N.M Torque 72mm OD OD 0





Przykład montażu



Sprężynowy tuleja kompensacyjna 1265N.M Torque 72mm OD OD 1





Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Ciśnienie na wale
[N/mm2]		 Ciśnienie na piaście
[N/mm2]		 Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re re1 re2 L L1 L2 L3 re1 nie Moment obrotowy
[Nm]		 Siła osiowa
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46





Etykietka:

Zespół blokujący bezkluczykowy o średnicy zewnętrznej 65 mm

zacisk kołnierza wału 28 mm

zespół blokujący bezkluczykowy 690N.M
