CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

Kompaktowa konstrukcja CHAOYUE 3560Nm Zespół blokujący bezkluczykowy Z24

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z24
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 2.50 - 100.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 22 - 85 mm Średnica zewnętrzna: 35 - 120 mm
Grubość: 26 - 92 mm Moment obrotowy: 38 - 3560 Nm
śruba: M3 - M8 waga: 0,08 - 2,71 kg
Podkreślić:

3560N.m bezkluczowy zespół blokujący

,

kompaktowa konstrukcja bezkluczowy zespół blokujący

,

szybkozamykacz wału 3560N.m

opis produktu

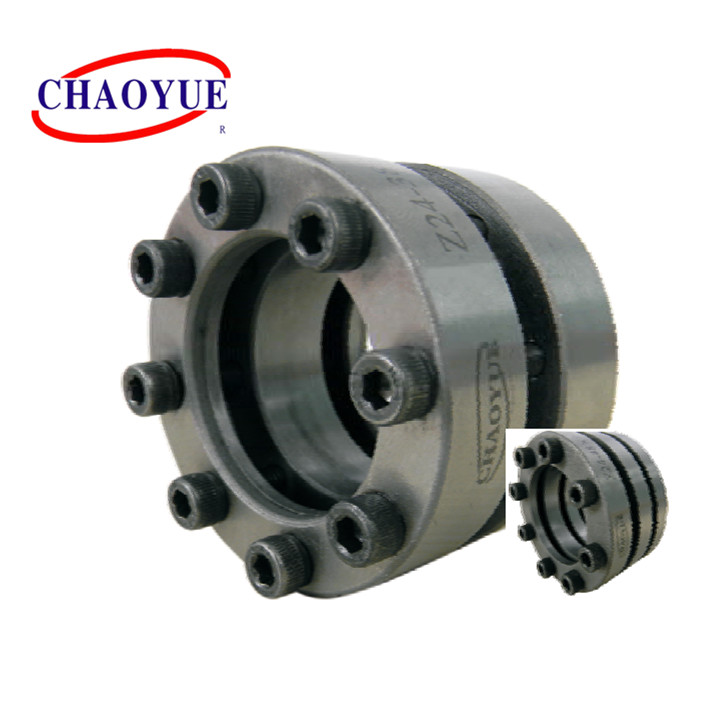

Kompaktowa konstrukcja Z24 Bezkluczowy zespół blokujący wałek



Kompaktowa konstrukcja CHAOYUE 3560Nm Zespół blokujący bezkluczykowy Z24 0

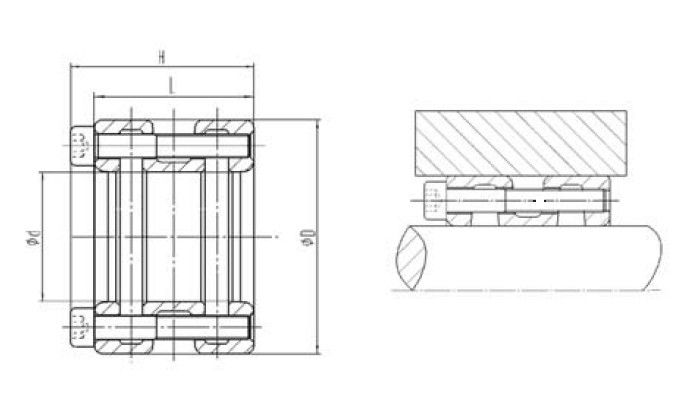

Przykład montażu

Kompaktowa konstrukcja CHAOYUE 3560Nm Zespół blokujący bezkluczykowy Z24 1

Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re L H re1 nie Siła osiowa
[N]		 Moment obrotowy
[Nm]
22 35 26 29 M3 6 3450 38 2 0,08
25 38 26 29 M3 6 6800 85 2 0,08
28 45 26 30 M4 6 7500 105 4 0,13
30 47 26 30 M4 6 12600 190 4 0,25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0,33
42 65 36 41 M5 8 30500 640 7 0,36
45 70 41 46 M5 8 38200 860 7 0,4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0,61
65 95 77 85 M8 8 69000 2240 40 1,52
70 100 77 85 M8 8 74300 2600 40 1,6
75 105 77 85 M8 8 77300 2900 40 1.71
80 110 77 85 M8 8 80250 3210 40 1,8
85 120 92 100 M8 8 83700 3560 40 2,71
