Dom ProduktyZespół zamka bezkluczykowegoŚrednica otworu 150 mm Długość 37 mm Bezkluczowe sprzęgło wału do połączenia wału

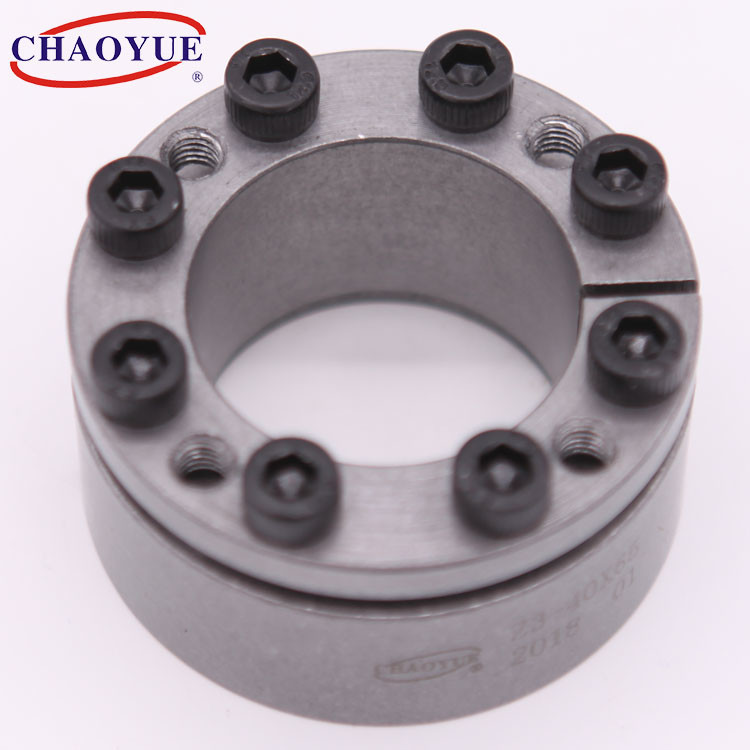

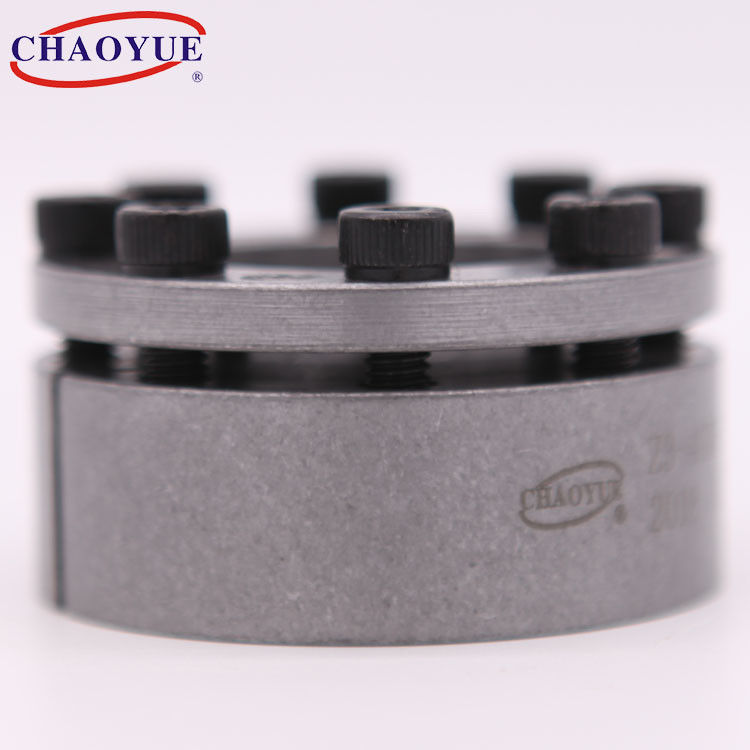

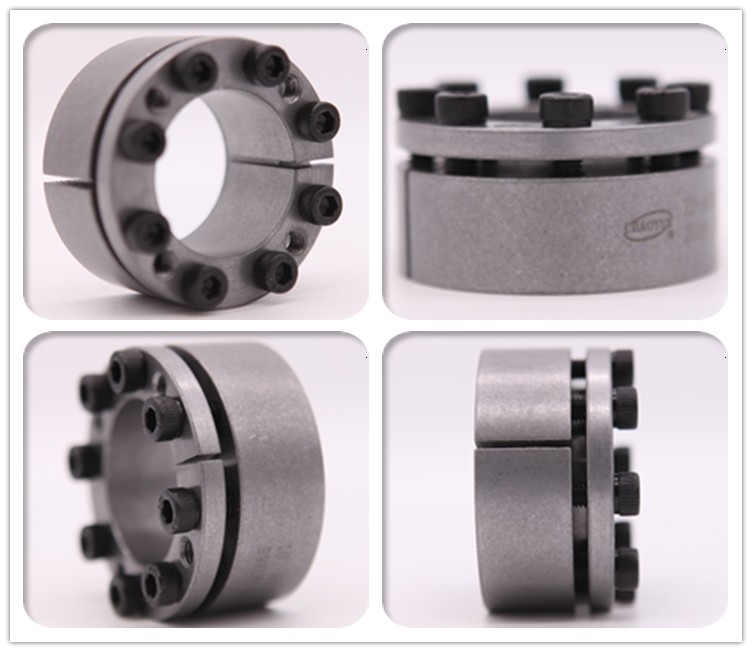

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

Średnica otworu 150 mm Długość 37 mm Bezkluczowe sprzęgło wału do połączenia wału

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z3
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 1.00 - 50.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Rozmiar otworu: 20 - 150 mm Średnica zewnętrzna: 47-200 mm
Grubość: 31 - 65 mm waga: 0,29 - 6,7 kg
Toruqe: 0,3 - 28,5 kN.m Podanie: Maszyny przemysłowe, połączenie wału
Podkreślić:

Bezkluczowe sprzęgło wału o średnicy 150 mm

,

bezkluczowe sprzęgło wału o długości 37 mm

,

stożkowe sprzęgło wału o średnicy 150 mm;

opis produktu

Przykład montażu

Średnica otworu 150 mm Długość 37 mm Bezkluczowe sprzęgło wału do połączenia wału 0

Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Ciśnienie na wale
[N/mm2]		 Ciśnienie na piaście
[N/mm2]		 Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re L L1 L2 re1 nie Siła osiowa
[kN]		 Toruq
[kN.m]
20 47 37 31 22 M6 4 30 0,3 287 90 17 0,29
22 47 37 31 22 M6 4 30 0,33 260 90 17 0,27
25 50 37 31 22 M6 5 35 0,44 287 106 17 0,3
28 55 37 31 22 M6 5 35 0,49 256 96 17 0,36
30 55 37 31 22 M6 5 35 0,53 239 96 17 0,34
35 60 37 31 22 M6 6 45 0,81 246 106 17 0,38
40 65 37 31 22 M6 6 45 0,94 215 98 17 0,41
45 75 46 38 25 M8 6 80 1,86 283 134 41 0,7
50 80 46 38 25 M8 6 80 2,07 255 128 41 0,76
55 85 46 38 25 M8 7 90 2,54 270 138 41 0,82
60 90 46 38 25 M8 7 90 2,77 247 130 41 0,88
65 95 46 38 25 M8 8 105 3,58 261 141 41 0,94
70 110 60 50 33 M10 7 140 5.1 244 128 83 2,1
75 115 60 50 33 M10 7 140 5,46 228 119 83 2.2
80 120 60 50 33 M10 7 140 5,85 214 112 83 2,3
85 125 60 50 33 M10 8 175 7.45 230 129 83 2,4
90 130 60 50 33 M10 8 175 7,9 217 124 83 2,6
95 135 60 50 33 M10 10 205 9,9 257 149 83 2,7
100 145 68 58 41 M10 10 220 11 192 114 83 3,7
105 150 68 58 41 M10 10 220 11,55 210 114 83 3,9
110 155 68 58 41 M10 10 220 12,1 175 107 83 4
120 165 68 58 41 M10 12 260 15,7 192 120 83 4,3
125 170 68 58 41 M12 10 320 17,5 189 120 145 4,8
130 180 68 58 41 M12 10 320 20,7 188 120 145 5,9
140 190 68 58 41 M12 10 320 22,5 175 114 145 6,3
150 200 77 65 45 M12 12 380 28,5 196 130 145 6,7

Etykietka:

Zespół blokujący bezkluczykowy o średnicy zewnętrznej 65 mm

zacisk kołnierza wału 28 mm

zespół blokujący bezkluczykowy 690N.M
