Dom ProduktyHamulec elektromagnetyczny sprzęgłaRegulowane sprzęgła magnetyczne o średnicy 60 mm i grubości 93,5 mm DLD7

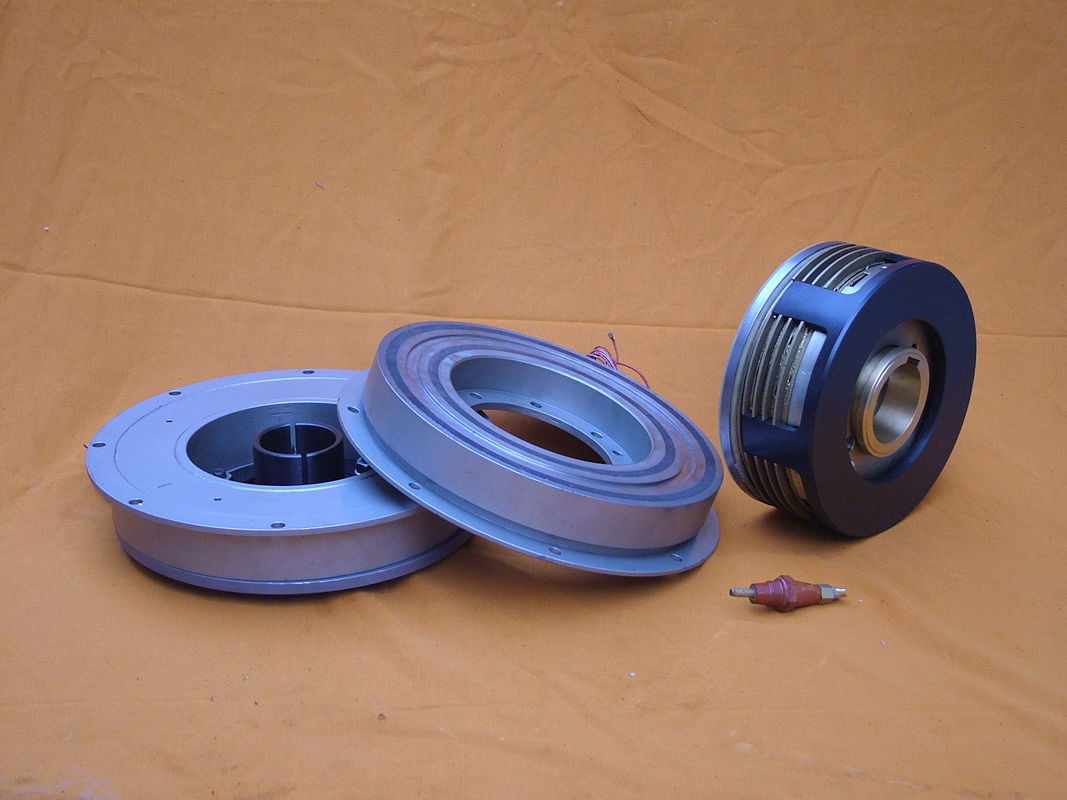

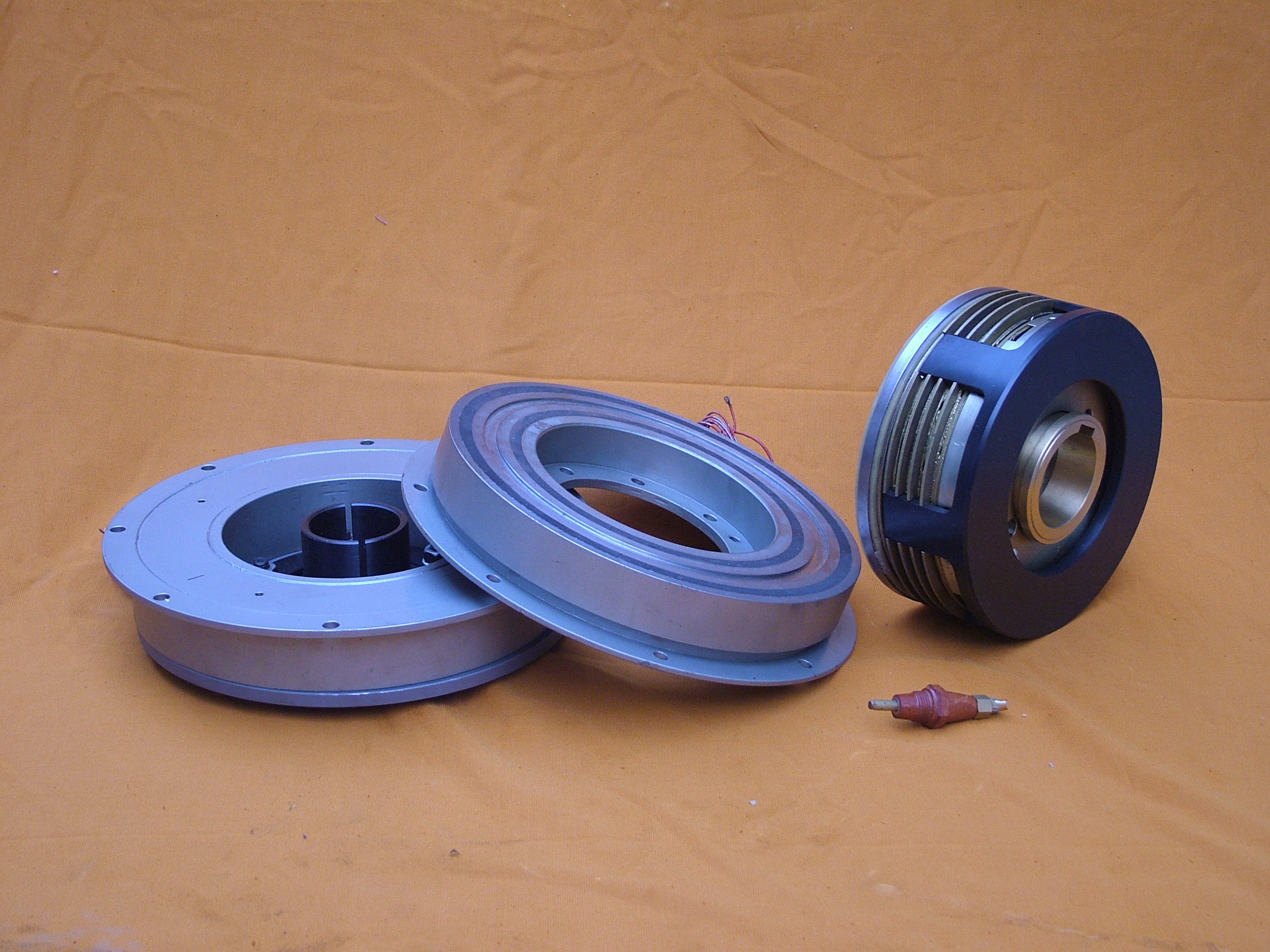

Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7
Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7 Adjustable 60mm Bore 93.5mm Thickness Magnetic Clutches DLD7

Regulowane sprzęgła magnetyczne o średnicy 60 mm i grubości 93,5 mm DLD7

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: DLD7
Zapłata:
Minimalne zamówienie: 1
Cena: USD 25.00 - 220.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: SPRZĘGŁO ELEKTORMAGNETYCZNE jednotarczowe DLD7 15 - 85 W. Rozmiar otworu: 12 - 60 mm
Średnica zewnętrzna: 68 - 266,5 mm Grubość: 44,3 - 93,5 mm
waga: 0,79 - 21,2 kg Napięcie: DC - 24V
Podkreślić:

Sprzęgła magnetyczne o średnicy 60 mm

,

sprzęgła magnetyczne o grubości 93

,

5 mm

opis produktu

SPRZĘGŁO ELEKTORMAGNETYCZNE DLD7 jednotarczowe 15 - 85 W



Aby zapewnić nieprzerwaną pracę sprzęgła elektromagnetycznego, zawsze musi być to konserwacja i naprawa:
1, jest często dodawany do smaru w ruchomej części sprzęgła elektromagnetycznego.
2, regularna kontrola długości skoku twornika.Ponieważ podczas pracy sprzęgła, ponieważ ruchoma część powierzchni zużywającej się, zwiększy długość skoku twornika.Gdy zwora jest mniejsza niż normalna długość skoku, należy wyregulować, aby przywrócić minimalny prześwit między powierzchnią hamowania obrotnicy.Jeśli długość skoku twornika zostanie zwiększona powyżej normy, możliwe jest znaczne zmniejszenie ssania.
3, w przypadku wymiany zużytej powierzchni hamowania należy ponownie wyregulować minimalny prześwit między powierzchnią hamowania obrotnicy.
4, zawsze sprawdzaj śruby mocujące, w szczególności dokręcenie elektromagnesu śruby, elektromagnesu i obudowy śruby, jarzma śruby, śruby i cewki elektromagnesu połączenia śrubowego.
5, regularna kontrola zużycia mechanicznego elementu ruchomego i części elektromagnesu powierzchni w celu usunięcia kurzu, brudu i kwiatów włosów.

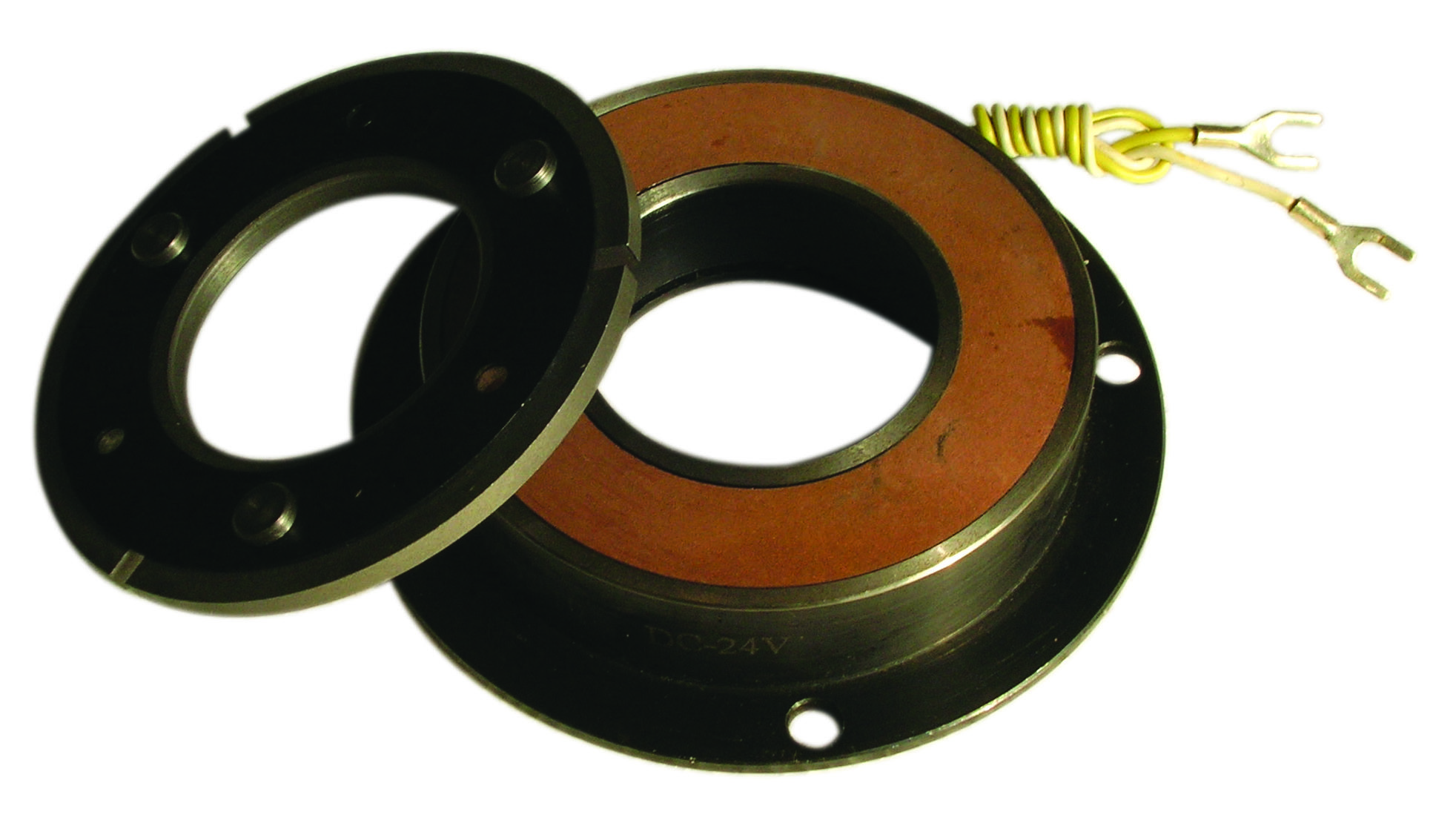

Przykład montażu

Regulowane sprzęgła magnetyczne o średnicy 60 mm i grubości 93,5 mm DLD7 0



Model DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Moment tarcia [Nm] Dynamiczny 5 10 20 40 80 160 320
Statyczny 5,5 11 22 45 90 175 350
Napięcie wzbudzenia [V] DC - 24V
Moc (20°C) [w] 15 20 28 35 50 68 85
Maksymalna prędkość obrotowa [obr/min] 8000 6000 5000 4000 3000 3000 2000
Waga (kg] 0,79 1.2 2,24 3,86 7 13,3 21,2

Rozmiar promieniowy

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
b 68 85,5 107 134,3 170 214 266,5
do 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Rozmiar osiowy

[mm]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Rozmiar otworu

[mm]

 re 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4


Etykietka:

Sprzęgła i hamulce elektromagnetyczne 15 W

mikro sprzęgło elektromagnetyczne o napięciu 24 V DC

hamulec elektromagnetyczny sprzęgła 15 W;
