Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | Shaanxi, Chiny |
|---|---|
| Nazwa handlowa: | CHAOYUE |
| Numer modelu: | DLD7 |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 |
| Cena: | USD 25.00 - 220.00 / pc |
| Szczegóły pakowania: | Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów |
| Czas dostawy: | 1 - 3 tygodnie |
| Zasady płatności: | T / T |
| Możliwość Supply: | 500 sztuk na miesiąc |
|
Szczegóły informacji |
|||
| Nazwa produktu: | 68 - 266,5 mm SPRZĘGŁO ELEKTORMAGNETYCZNE do maszyn rolniczych | Rozmiar otworu: | 12 - 60 mm |
|---|---|---|---|
| Grubość: | 44,3 - 93,5 mm | waga: | 0,79 - 21,2 kg |
| Napięcie: | DC - 24V | moc: | 15 - 85 W. |
| Podkreślić: | 24 V DC napięcie mikro sprzęgło elektromagnetyczne,mikro sprzęgło elektromagnetyczne 8000 obr./min,elektryczny hamulec sprzęgła 24 V DC |
||
opis produktu

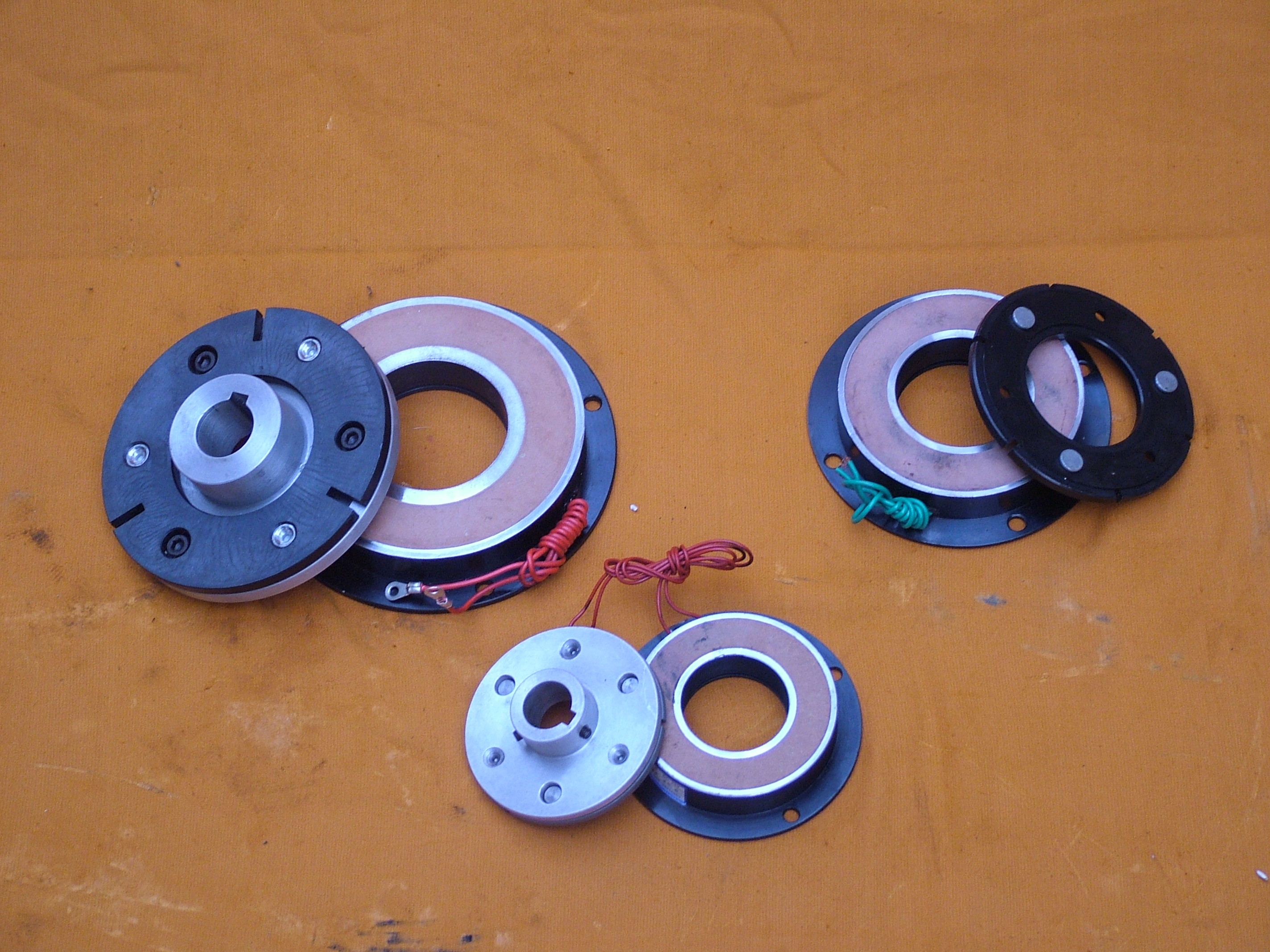

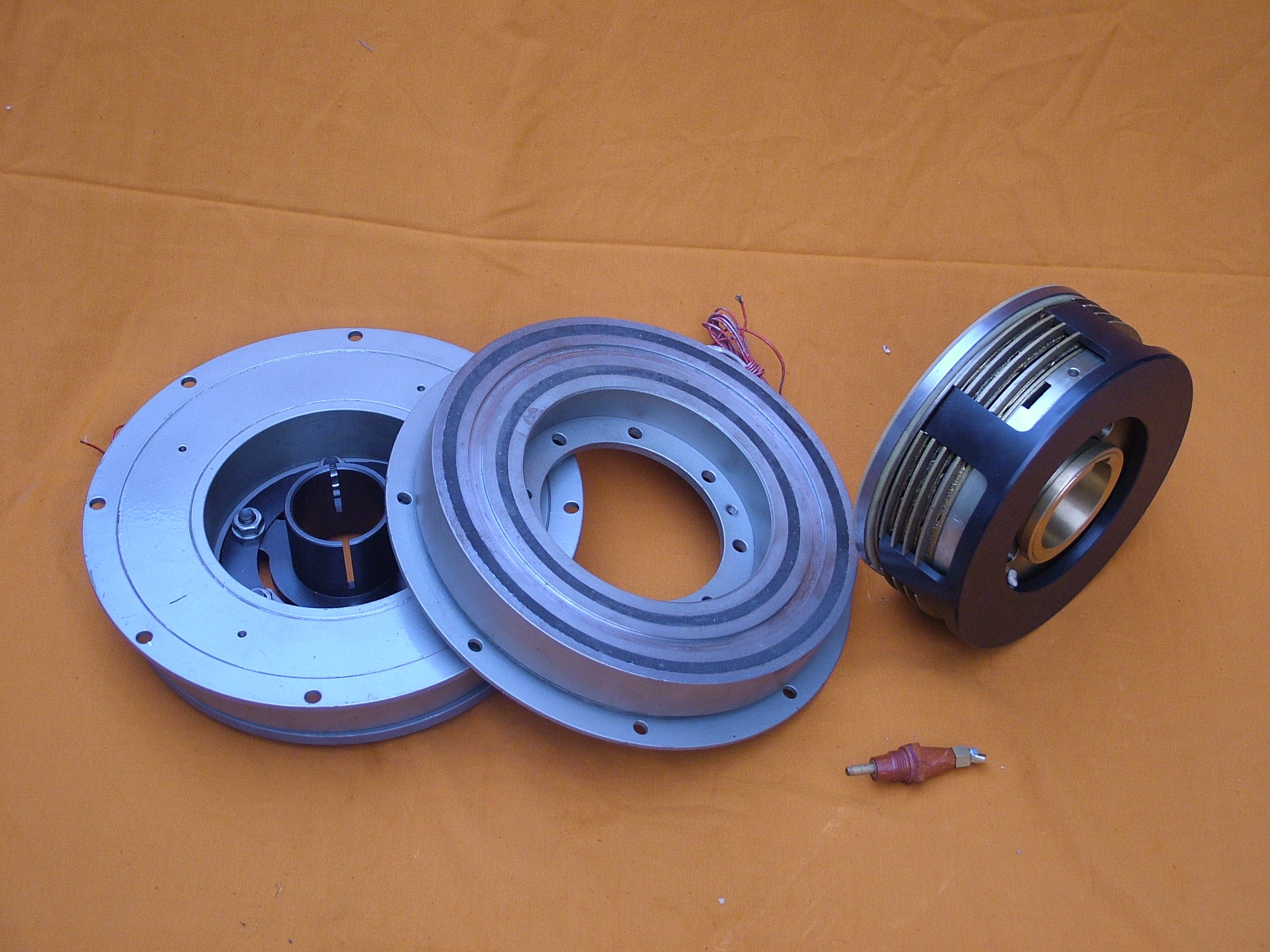

68 - 266,5 mm SPRZĘGŁO ELEKTORMAGNETYCZNE do maszyn rolniczych
Siłownik sprzęgła elektromagnetycznego to moment obrotowy (lub moc) przenoszony od strony wału napędzanego od strony wału napędowego.Jest szeroko stosowany w różnych mechanizmach (np. mechanizm przekładni maszyny i różne mechanizmy silnikowe itp.) W celu uzyskania szybkiego startu, hamowania itp. lub funkcji kontroli prędkości cofania.Ponieważ sprzęgło elektromagnetyczne jest łatwe w realizacji zdalnego sterowania, obsługa jest znacznie prostsza i inne porównania sprzęgła mechanicznego, hydraulicznego lub pneumatycznego, ważnym elementem jest automatyka sterowania.
Przykład montażu
| Model | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Moment tarcia [Nm] | Dynamiczny | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statyczny | 5,5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Napięcie wzbudzenia [V] | DC - 24V | ||||||||||||||
| Moc (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Maksymalna prędkość obrotowa [obr/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Waga (kg] | 0,79 | 1.2 | 2,24 | 3,86 | 7 | 13,3 | 21,2 | ||||||||
|
Rozmiar promieniowy [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| b | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| do | 57 | 68 | 85 | 100 | 127 | 152,4 | 152,4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Rozmiar osiowy [mm] |
H | 26,1 | 28,1 | 32,5 | 36,3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44,3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7,7 | 8,2 | 9,2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3,5 | 4,9 | 5,5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 ( +0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
|
Rozmiar otworu [mm] |
re | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17,3 | 22,8 | 28,3 | 33,3 | 43,3 | 53,8 | 64,4 | |||||||
