Dom ProduktyHamulec elektromagnetyczny sprzęgłaRolnictwo Użyj elektrycznego hamulca sprzęgła o mocy 5000 obr./min 35 W z osłoną ochronną

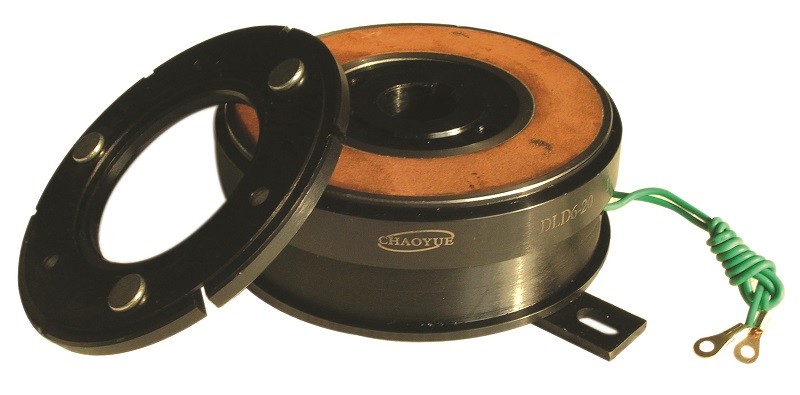

Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover
Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover

Rolnictwo Użyj elektrycznego hamulca sprzęgła o mocy 5000 obr./min 35 W z osłoną ochronną

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: DLD7
Zapłata:
Minimalne zamówienie: 1
Cena: USD 25.00 - 220.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: DLD7 0,79 - 21,2 Kg SPRZĘGŁO ELEKTORMAGNETYCZNE Do maszyn rolniczych Rozmiar otworu: 12 - 60 mm
Średnica zewnętrzna: 68 - 266,5 mm Grubość: 44,3 - 93,5 mm
Napięcie: DC - 24V moc: 15 - 85 W.
Podkreślić:

Elektryczny hamulec sprzęgłowy 35 W

,

elektryczny hamulec sprzęgłowy 5000 obr./min

,

małe sprzęgło elektromagnetyczne 5000 obr./min

opis produktu

DLD7 0,79 - 21,2 kg SPRZĘGŁO ELEKTORMAGNETYCZNE do maszyn rolniczych



Edytor rozważań dotyczących instalacji
1, przy całkowitym braku wilgoci, pod suchym olejem, stan sprzęgła elektromagnetycznego, jeśli jego części cierne są zabrudzone wodą i olejem
Masa, moment tarcia ulegnie znacznemu zmniejszeniu, pogorszona zostanie czułość sprzęgła, aby uniknąć użycia tych okoliczności, należy dodać dostarczoną osłonę.
2, gdy kurz jest dużo miejsc do użycia, użyj osłony ochronnej.
3, główny wymiar osi sprzęgła, użyj rozmiaru JIS0401 H6 lub JS6.Klucz do wału w JIS B1301-1959 przy użyciu podanego.
4, biorąc pod uwagę rozszerzalność cieplną i inne czynniki, nacisk wału montażowego Wybierz mniej o 0,2 MM.
5, szczelina ssania podczas instalacji na mechanicznej regulacji mieści się w granicach plus minus 20% wartości.
6, więc zachowaj lekki wspornik, nie używaj łożysk sprzęgła pod dużym ciśnieniem.
7, w odniesieniu do zespołu śrubowego, należy użyć blachy sprężynowej lub podobnej, a następnie poddać obróbce, aby zapobiec luzowi.
8, użycie ramy prowadzącej maszyny przy zachowaniu boku, ale także użycie płytki zaciskowej lub podobnej jest rzeczywiście połączone.



Przykład montażu

Rolnictwo Użyj elektrycznego hamulca sprzęgła o mocy 5000 obr./min 35 W z osłoną ochronną 0



Model DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Moment tarcia [Nm] Dynamiczny 5 10 20 40 80 160 320
Statyczny 5,5 11 22 45 90 175 350
Napięcie wzbudzenia [V] DC - 24V
Moc (20°C) [w] 15 20 28 35 50 68 85
Maksymalna prędkość obrotowa [obr/min] 8000 6000 5000 4000 3000 3000 2000
Waga (kg] 0,79 1.2 2,24 3,86 7 13,3 21,2

Rozmiar promieniowy

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
b 68 85,5 107 134,3 170 214 266,5
do 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Rozmiar osiowy

[mm]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Rozmiar otworu

[mm]

 re 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4


Etykietka:

Sprzęgła i hamulce elektromagnetyczne 15 W

mikro sprzęgło elektromagnetyczne o napięciu 24 V DC

hamulec elektromagnetyczny sprzęgła 15 W;
