Dom ProduktySprag Sprzęgło WybiegoweMechaniczna długość 160mm Sprag Overrunning Sprzęgło z wpustem

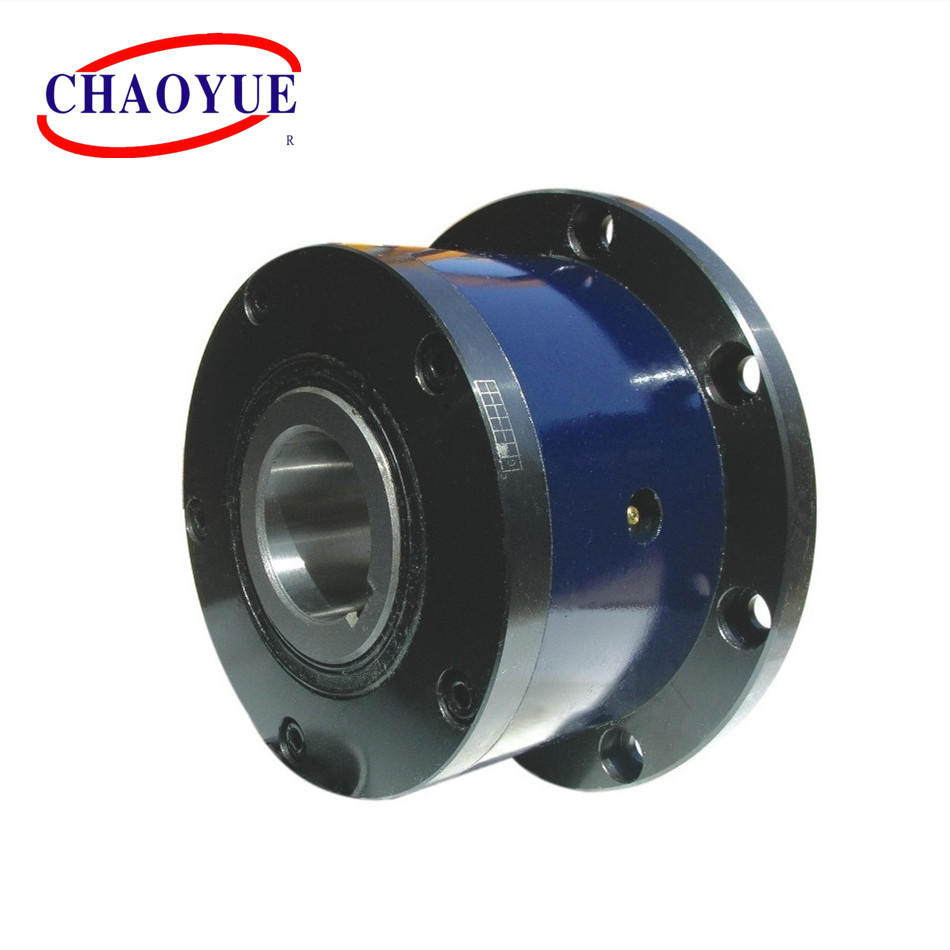

Mechanical Length 160mm Sprag Overrunning Clutch With Keyway
Mechanical Length 160mm Sprag Overrunning Clutch With Keyway Mechanical Length 160mm Sprag Overrunning Clutch With Keyway

Mechaniczna długość 160mm Sprag Overrunning Sprzęgło z wpustem

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CKZF-D
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 185.00 - 1650.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 30 - 130 mm Średnica zewnętrzna: 128 - 380 mm
Długość: 70 - 214 mm waga: 3,9 - 94,0 kg
Moment obrotowy: 300-15150 Nm
Podkreślić:

Sprzęgło wybiegowe z wpustem

,

długość 160mm sprzęgło wybiegowe

,

długość 160mm sprzęgło typu sprężynowego

opis produktu

Łożysko jednokierunkowe sprzęgła jednokierunkowego CKZF-D z rowkiem wpustowym



Typ CKZF-D to wolnobiegi odśrodkowe typu sprężynowego z obracającą się bieżnią wewnętrzną.Uszczelnienie i łożysko podparte, tylko zewnętrzna bieżnia jest przystosowana do wolnego biegu.Urządzenie dostarczane jest nasmarowane smarem.



Bieżnie wewnętrzne mają rowek wpustowy, bieżnię zewnętrzną i wpust części łączących kołnierz.Gotowy do montażu poziomego lub pionowego.



Przeznaczony jest do sprzęgła jednokierunkowego.Zwykle używany w napędach pojedynków.

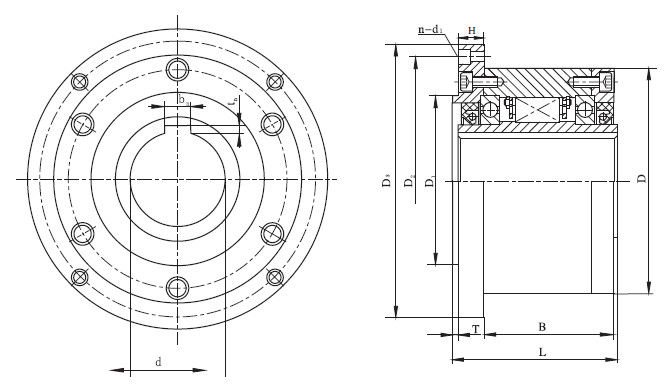

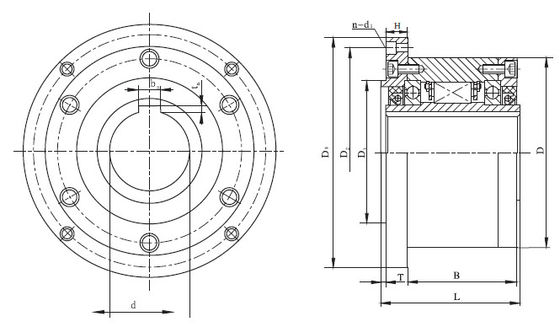

Przykład montażu

Mechaniczna długość 160mm Sprag Overrunning Sprzęgło z wpustem 0

Mechaniczna długość 160mm Sprag Overrunning Sprzęgło z wpustem 1



Rodzaj Moment nominalny
[Nm]		 Minimalna bezdotykowa prędkość obrotowa Maksymalna bezdotykowa prędkość obrotowa Wymiar w konturze
[mm]		 Waga
[kg]
niemin niemaks re
[H7]		 re re1
[h8]		 re2 re3 H b L T n - d1 bnie xtnie
CKZF-D30100 300 780 6000 30 100 75 114 128 10 57 70 3.0 6 - 6,6 8x3,3 3,9
CKZF-D35110 460 740 6000 35 110 80 124 140 13 58,5 75 3,5 6 - 6,6 10x3,3 4,9
CKZF-D40125 590 720 5000 40 125 100 142 160 14 68,5 88 4,5 8 - 9,0 12x3,3 7,5
CKZF-D45130 700 665 5000 45 130 100 146 165 15 75,5 88 3,5 8 - 9,0 14x3,8 7,8
CKZF-D50150 1310 610 4000 50 150 110 166 185 14 78 97 4.0 8 - 9,0 14x3,8 10,8
CKZF-D55160 1480 600 4000 55 160 115 182 204 18 84 106 4.0 8 - 11 16x4,3 14,0
CKZF-D60170 1910 490 3200 60 170 125 192 214 17 101 116 4.0 10 - 11 18x4.4 16,8
CKZF-D70190 2700 480 3200 70 190 140 212 234 18 113 136 4.0 10 - 11 20x4,9 20,8
CKZF-D80210 4500 450 2400 80 210 160 232 254 21 120,5 146 4.0 10 - 11 22x5,4 27,0
CKZF-D90230 7560 420 2400 90 230 180 254 278 20,5 131 160 4,5 10 - 14 25x5,4 40,0
CKZF-D100270 11500 455 2000 100 270 210 305 335 30 150 184 5.0 10 - 18 28x6,4 67,0
CKZF-D130310 15150 415 2000 130 310 240 345 380 29 181 214 5.0 12 - 18 32x7,4 94,0
