Dom ProduktySprzęgło krzywkowe sprzęgła jednokierunkowego23600 Nm Moment obrotowy 360 mm OD Łożysko sprzęgła jednokierunkowego 145,81 kg

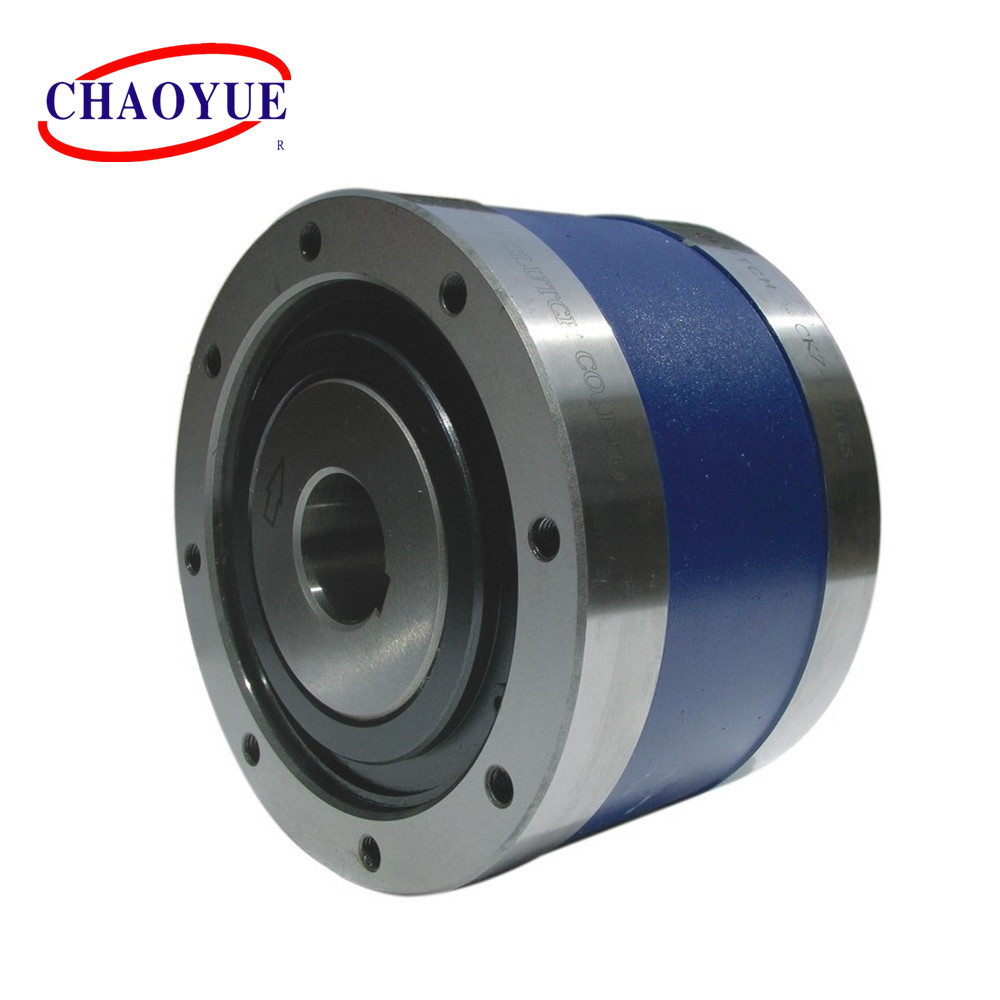

23600N.m Torque 360mm OD Backstop Cam Clutch Bearing 145.81 kg
23600N.m Torque 360mm OD Backstop Cam Clutch Bearing 145.81 kg
23600N.m Torque 360mm OD Backstop Cam Clutch Bearing 145.81 kg 23600N.m Torque 360mm OD Backstop Cam Clutch Bearing 145.81 kg 23600N.m Torque 360mm OD Backstop Cam Clutch Bearing 145.81 kg

23600 Nm Moment obrotowy 360 mm OD Łożysko sprzęgła jednokierunkowego 145,81 kg

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CKZ-F
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 300.00 - 1850.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 25 - 140 mm Średnica zewnętrzna: 165 - 360 mm
Szerokość: 125 - 215 mm Moment obrotowy: 400 - 23600 Nm
waga: 20,51 - 145,81 kg
Podkreślić:

Sprzęgło krzywkowe z momentem obrotowym 23600 Nm

,

sprzęgło krzywkowe z blokadą momentu obrotowego 360 mm

,

łożysko sprzęgła krzywkowego momentu obrotowego 23600 Nm

opis produktu

Bezkontaktowe sprzęgło krzywkowe CKZ-F do ciężkich maszyn



Typ CKZ-F nie jest wolnym kołem typu sprężynowego stykowego, podpartym łożyskiem, tylko bieżnia wewnętrzna jest przystosowana do wybiegu.Jednostki dostarczane są nasmarowane smarem.



Wewnętrzna bieżnia jest osadzona na wale, zewnętrzna bieżnia ma tolerancję h7, aby pasowała do obudowy H7 i jest przykręcona do wiązania.



Ten typ współpracujący bieg pełzający stosowany w maszynach do pakowania, ruchu, metalurgii, górnictwa i tak dalej.Zaprojektowany przede wszystkim jako sprzęgło jednokierunkowe, jednokierunkowe w napędach pełzających.

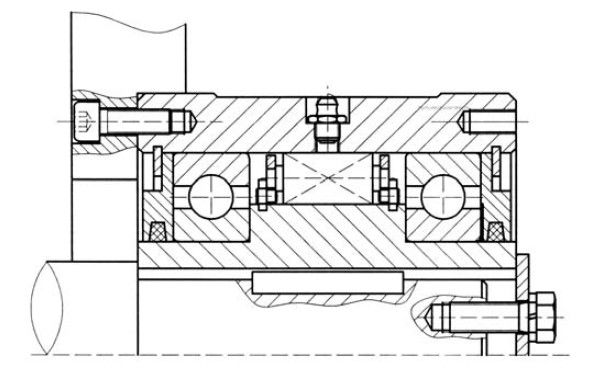

Przykład montażu

23600 Nm Moment obrotowy 360 mm OD Łożysko sprzęgła jednokierunkowego 145,81 kg 0

23600 Nm Moment obrotowy 360 mm OD Łożysko sprzęgła jednokierunkowego 145,81 kg 1

Rodzaj Moment nominalny
[Nm]		 Maksymalna bezdotykowa prędkość wybiegu
[obr/min]		 Min. bezkontaktowa prędkość wybiegu
[obr/min]		 Wymiar w konturze [mm] Waga
[kg]
Rozmiar wyścigu zewnętrznego Wewnętrzny rozmiar rasy
re
[h8]		 fa b
[js9]		 n - M H re
[E7]		 bnie xtnie
CKZ-F25165 400 1500 480 165 145 125 8 - M8 20 25 8x3,3 20,51
CKZ-F30170 500 1500 470 170 150 130 8 - M8 20 30 8x3,3 22.46
CKZ-F35175 2705 1500 450 175 155 130 8 - M10 20 35 10x3,3 23,6
CKZ-F40185 3320 1500 430 185 162 130 8 - M10 25 40 12x3,3 24.16
CKZ-F50190 2500 1500 420 190 168 135 8 - M10 25 50 14x3,8 26,95
CKZ-F55195 3560 1500 400 195 172 145 8 - M10 25 55 16x4,3 31,31
CKZ-F55205 3360 1500 400 205 185 145 10 - M10 25 55 16x4,3 34,81
CKZ-F60208 4220 1500 400 208 185 150 10 - M10 25 60 18x4.4 36,71
CKZ-F65220 4200 1500 400 220 195 150 10 - M10 25 65 18x4.4 40,88
CKZ-F70230 4850 1500 390 230 205 150 12 - M10 25 70 20x4,9 44,42
CKZ-F80245 5710 1500 380 245 218 160 12 - M12 25 80 22x5,4 52,93
CKZ-F90260 6300 1500 370 260 230 160 12 - M14 25 90 22x5,4 58,74
CKZ-F100275 8360 1500 370 275 245 170 12 - M14 25 100 28x6,4 68,83
CKZ-F110295 12060 1500 370 295 260 185 12 - M16 30 110 28x6,4 85,46
CKZ-F130330 19920 1500 350 330 295 200 12 - M16 30 130 32x6,4 113,44
CKZ-F140360 23600 1500 350 360 320 215 12 - M18 30 140 36x8,4 145,81
