Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Shaanxi, Chiny |
---|---|
Nazwa handlowa: | CHAOYUE |
Numer modelu: | CKZ-B |
Zapłata:
|
|
Minimalne zamówienie: | 1 szt |
Cena: | USD 110.00 - 1000.00 / pc |
Szczegóły pakowania: | Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów |
Czas dostawy: | 1 - 3 tygodnie |
Zasady płatności: | T / T |
Możliwość Supply: | 500 sztuk na miesiąc |
Szczegóły informacji |
|||
Wewnętrzna średnica: | 25 - 80 mm | Średnica zewnętrzna: | 110 - 230 mm |
---|---|---|---|
Grubość: | 68 - 136 mm | Moment obrotowy: | 404 - 7500 Nm |
waga: | 3,98 - 57,17 kg | ||
Podkreślić: | Łożysko kulkowe sprzęgła jednokierunkowego wolnobiegu obsługiwane,sprzęgło jednokierunkowe o grubości 108 mm,jednokierunkowe łożysko kulkowe o grubości 108 mm |
opis produktu

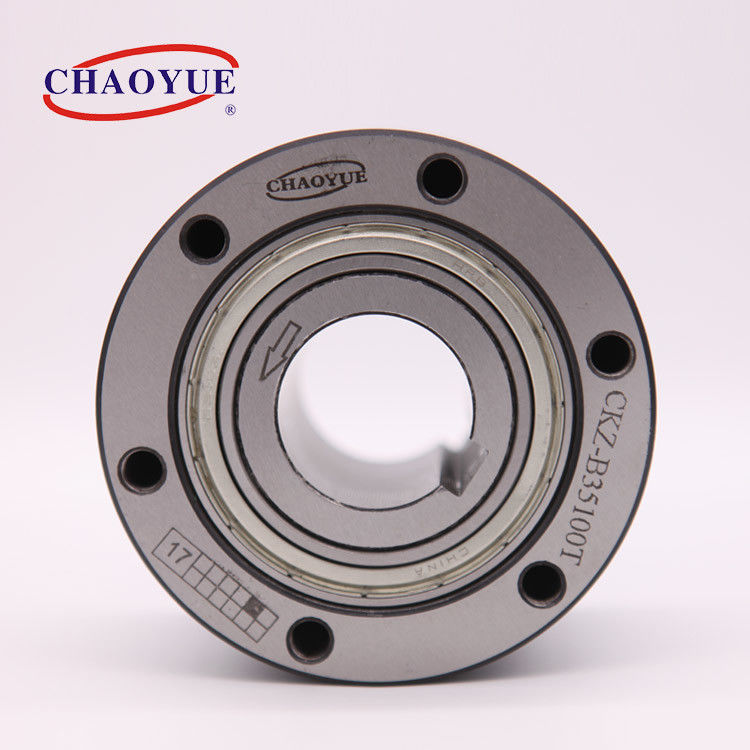

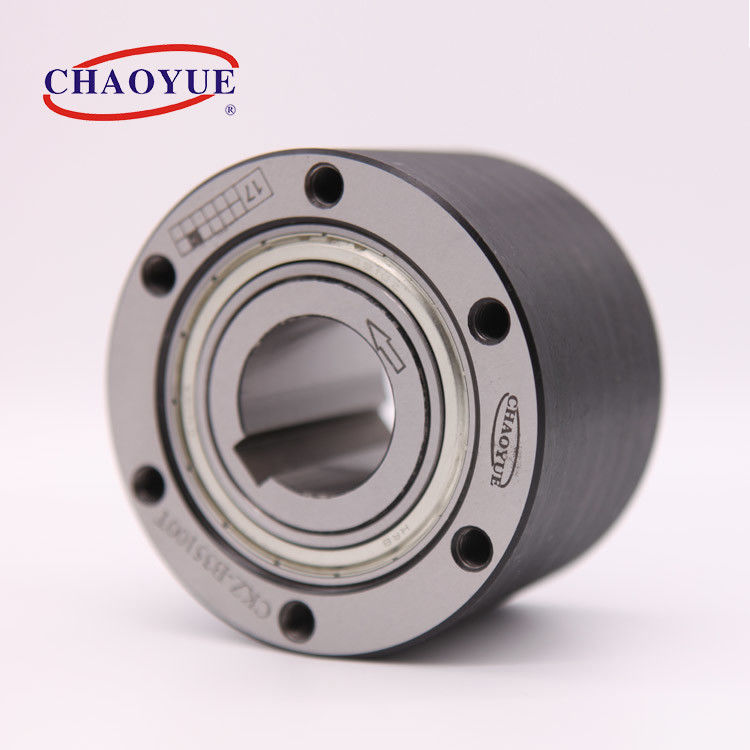

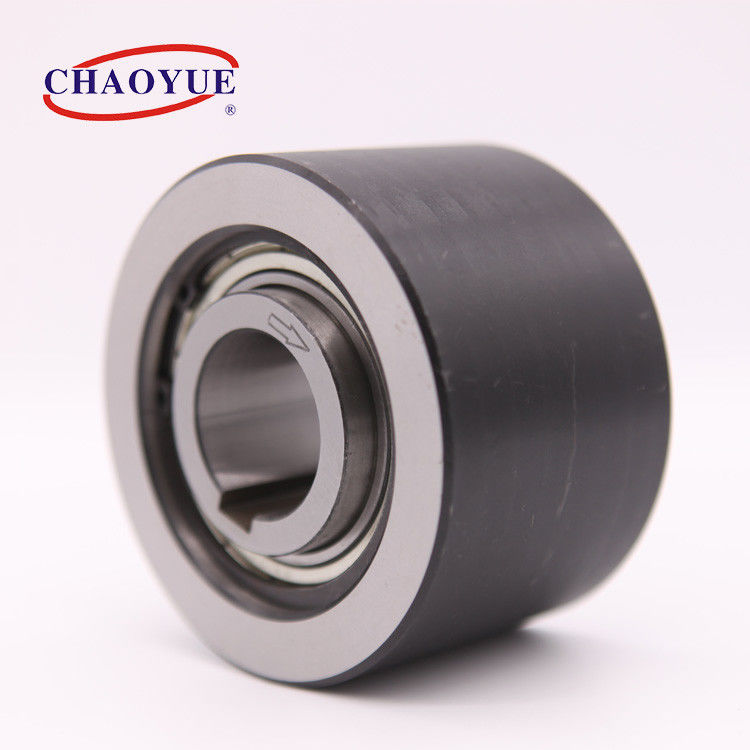

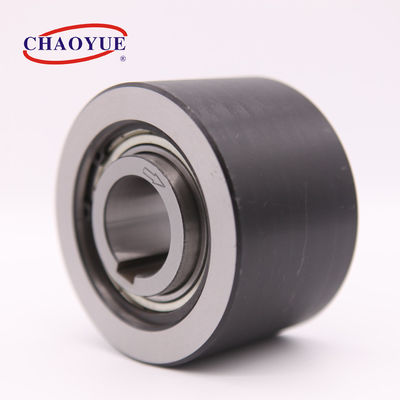

CKZ-B Łożysko podparte Sprag Backstop Cam Sprzęgło do pakowania maszyny górniczej
Typ CKZ-B to wolnobiegi typu sprężynowego, niezależne, uszczelnione i łożyskowane za pomocą dwóch łożysk kulkowych.Urządzenie dostarczane jest w zależności od typu nasmarowane olejem lub smarem.
Bieżnia wewnętrzna jest osadzona na wale, bieżnia zewnętrzna ma dodatnią tolerancję h7, aby zapewnić pasowanie wciskowe w obudowie do H7 i jest przykręcana do wiązania.
Ten typ jest szeroko stosowany w maszynach pakowania, ruchu, metalurgii, kopalni i tak dalej, aby zrealizować zabezpieczenie lub przekroczenie w podwójnych napędach.
Przykład montażu
Rodzaj | Moment nominalny [Nm] |
Przekraczanie prędkości granicznej [obr/min] |
Wymiar w konturze [mm] | Waga [kg] |
|||||||||||
Rasa zewnętrzna | Wewnętrzny wyścig | ||||||||||||||
Wewnętrzny wyścig | Rasa zewnętrzna | D [h7] | re1 [J6] | b | fa | n - M | mi | H | d [H7] | do | bnie xtnie | mi | |||
CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6 - M8 | 10 | 16 | 25 | 82 | 8x3,3 | 9,3 | 2,62 |
CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6 - M8 | 15 | 20 | 25 | 70 | 10x3,3 | 3,5 | 3,98 |
CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 90 | 6 - M8 | 15 | 16 | 28 | 70 | 10x3,3 | 4,5 | 2,75 |
CKZ-B3090 | 276 | 800 | 380 | 90 | 65 | 49 | 75 | 6 - M6 | 10 | 15 | 30 | 50 | 8x2.0 | 3,3 | 4,86 |
CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6 - M8 | 15 | 16 | 30 | 70 | 10x3,3 | 3,8 | 3,91 |
CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8 - M6 | 10 | 16 | 32 | 60 | 10x3,7 | 4 | 4,32 |
CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8 - M8 | 15 | 12 | 32 | 92 | 10x3,3 | 4,8 | 6,53 |
CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6 - ф11 | 15 | 35 | 78 | 10x3,3 | 7,3 | 4,63 | |
CKZ-B35130 | 825 | 560 | 250 | 130 | 85 | 85 | 100 | 6 - M10 | 15 | 25 | 35 | 87 | 10x3,3 | 6,8 | 7.01 |
CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6 - M8 | 15 | 18 | 40 | 80 | 12x3,3 | 6,3 | 5,6 |
CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6 - M10 | 20 | 25 | 45 | 92 | 14x3,8 | 3,8 | 9,69 |
CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4 - ф14 | 20 | 45 | 86 | 14x3,8 | 2,8 | 17,5 | |
CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 95 | 145 | 6 - M12 | 20 | 25 | 50 | 97 | 14x3,8 | 4,5 | 12.36 |
CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6 - M12 | 20 | 25 | 50 | 108 | 16x3,8 | 5,3 | 16.51 |
CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8 - M8 | 20 | 20 | 55 | 102 | 16x4,3 | 9,3 | 10.96 |
CKZ-B55175 | 1800 | 420 | 150 | 175 | 125 | 79 | 155 | 6 - M10 | 20 | 15 | 55 | 87 | 16x4,3 | 5,5 | 14,92 |
CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8 - M10 | 25 | 20 | 60 | 128 | 18x4.4 | 6,8 | 17.25 |
CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6 - M12 | 25 | 25 | 60 | 117 | 20x4,9 | 6,8 | 22.02 |
CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8 - M10 | 25 | 20 | 65 | 124 | 18x4.4 | 6 | 16.68 |
CKZ-B70240 | 4920 | 350 | 120 | 240 | 180 | 122 | 210 | 6 - M14 | 25 | 30 | 70 | 124 | 22x5,4 | 4,8 | 34,65 |
CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6 - M16 | 25 | 35 | 75 | 132 | 22x5,4 | 4,5 | 42,38 |
CKZ-B80160 | 1830 | 420 | 150 | 160 | 130 | 100 | 145 | 6 - M8 | 25 | 20 | 80 | 112 | 22x5,4 | 6,8 | 11,42 |
CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6 - M18 | 25 | 35 | 80 | 138 | 22x5,4 | 6,3 | 57,17 |
