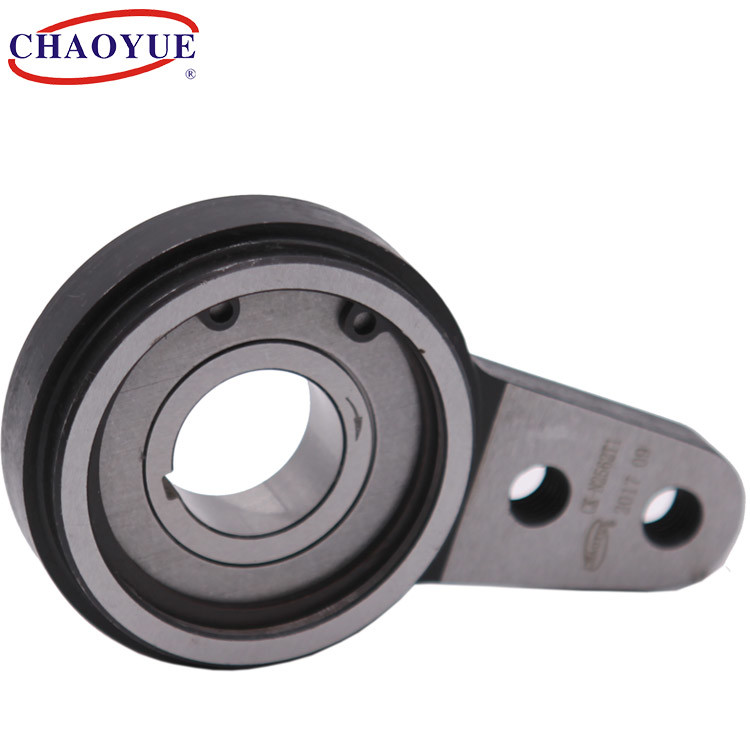

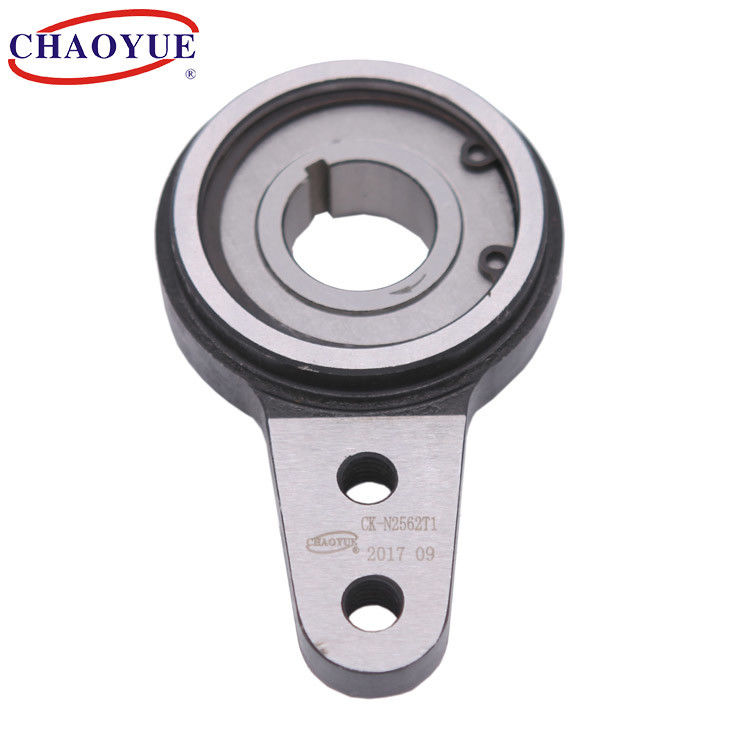

CHAOYUE Jednokierunkowe sprzęgło typu backstop Sprag do windy kubełkowej

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CK-N
Zapłata:
Minimalne zamówienie: 5 szt
Cena: USD 35.00 - 160.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 25 - 90 mm Średnica zewnętrzna: 62 - 180 mm
Grubość: 25 - 50 mm Przekroczenie prędkości: 500-200 obr./min
Moment obrotowy: 137 - 3900 Nm waga: 1,8 - 9,5 kg
Podkreślić:

Sprzęgło typu backstop Sprag

,

sprzęgło typu Sprag do podnośnika kubełkowego

,

sprzęgło jednokierunkowe sprzęgło jednokierunkowe

opis produktu

CK-N BSEU Sprag Wybiegowe Wolnobiegi Backstop do podnośnika kubełkowego



Typ CK-N to jednokierunkowe sprzęgło typu pędowego zintegrowane bez podparcia łożyska i uszczelnienia olejowego i nadaje się do stosowania przy niskich prędkościach obrotowych.



W trakcie montażu mocowana do stałej części maszyny i przechodząca przez szczelinę w ramieniu dynamometrycznym.Zapewnij obrotowy ogranicznik.Luz promieniowy na tej śrubie powinien wynosić 1% szczeliny.Ramię reakcyjne i łożysko nie mogą być wstępnie naprężone.



Stosowany głównie jako sprzęgło jednokierunkowe lub indeksujące w pakowaniu i druku.Ten typ zapewnia wysoki moment obrotowy przy minimalnej wymaganej przestrzeni.



Przykład montażu

CHAOYUE Jednokierunkowe sprzęgło typu backstop Sprag do windy kubełkowej 0

CHAOYUE Jednokierunkowe sprzęgło typu backstop Sprag do windy kubełkowej 1

Rodzaj Moment nominalny [Nm]

Przekraczanie prędkości granicznej

[obr/min]

 Wymiar w Coutour [mm] Waga
[kg]
re
[h7]		 re re1 do L L1 L2 L3 H H1 H2
CK-N2562 137 500 25 62 68 16 25 12 34 10 80 73 - 1,8
CK-N25100 435 400 25 100 106 48 32 15 40 18 113 102,5 35 2,5
CK-N30100 435 400 30 100 106 48 32 15 40 18 113 102,5 35 2,4
CK-N35100 435 400 35 100 106 48 32 15 40 18 113 102,5 35 2,3
CK-N40125 1035 300 40 125 132 52 36 15 60 18 125 115 35 4.0
CK-N45125 1035 300 45 125 132 52 36 15 60 18 125 115 35 3,9
CK-N50125 1035 300 50 125 132 52 36 15 60 18 125 115 35 3,8
CK-N55125 1035 300 55 125 132 52 36 15 60 18 125 115 35 3,7
CK-N60150 1290 250 60 150 161 54 40 15 70 18 140 130 35 6,2
CK-N70150 1290 250 70 150 161 54 40 15 70 18 140 130 35 6,1
CK-N80180 3900 200 80 180 190 70 50 20 70 25 165 150 30 9,6
CK-N90180 3900 200 90 180 190 70 50 20 70 25 165 150 30 9,5
