Dom ProduktySprag Sprzęgło Wybiegowe3840N.M Grubość 140 mm Sprzęgło wybiegowe o wysokim momencie obrotowym
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

3840N.M Grubość 140 mm Sprzęgło wybiegowe o wysokim momencie obrotowym

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CK-X
Zapłata:
Minimalne zamówienie: 50 szt
Cena: USD 15.00 - 260.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 5000 sztuk miesięcznie
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 22,22 - 123,34 mm Średnica zewnętrzna: 38,88 - 140,00 mm
Moment obrotowy: 50 - 3840 Nm Grubość: 10 - 25,4 mm
waga: 0,030 - 0,400 KG
Podkreślić:

Sprzęgło jednokierunkowe 3840 Nm

,

sprzęgło jednokierunkowe o grubości 140 mm

,

sprzęgło jednokierunkowe 3840 Nm

opis produktu

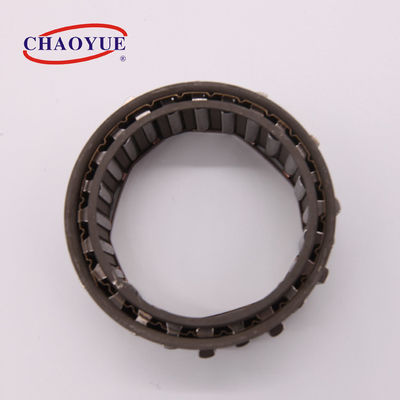

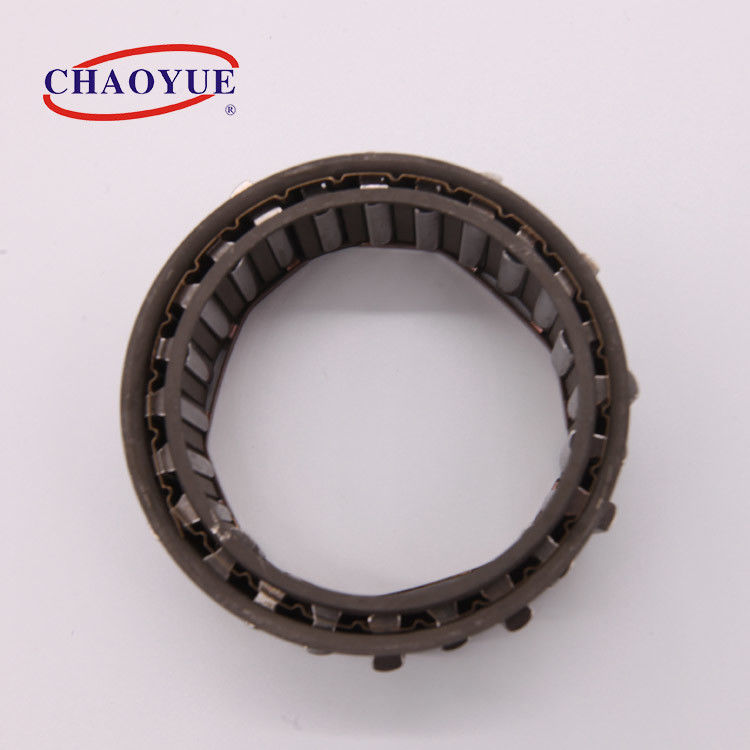

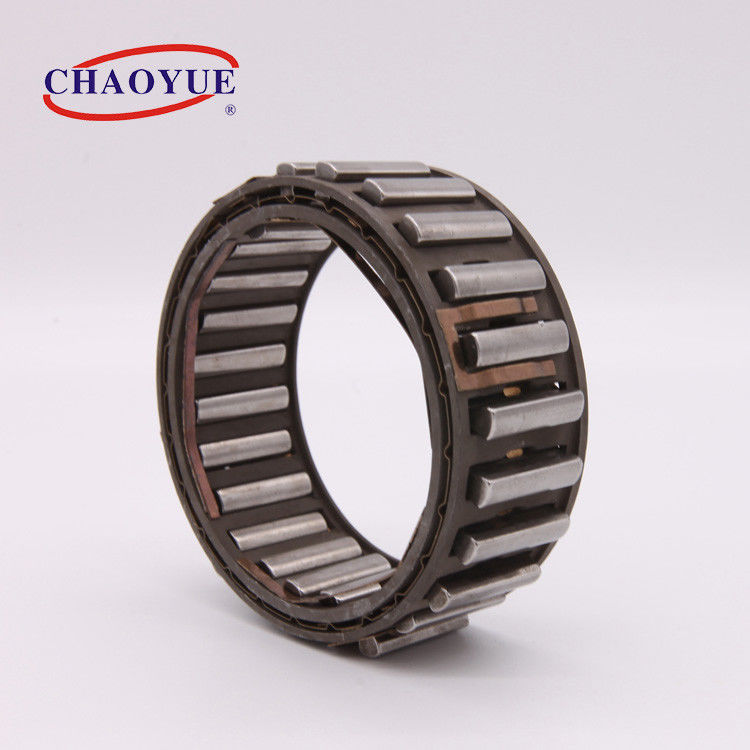

CK-X Sprag Jednokierunkowe Wolnobieg Sprag Sprzęgło Wybiegowe Łożysko



Typ CK-X składa się z klina, wewnętrznego i zewnętrznego ustalacza, falistej sprężyny i elementu tłumiącego.W porównaniu z innym typem sprzęgła, moment obrotowy jest wyższy przy minimalnym zapotrzebowaniu na miejsce, doskonałej jakości i rozsądnej cenie.



Musi być zainstalowany w konstrukcji zapewniającej bieżnie, podparcie łożyska dla obciążeń osiowych i promieniowych, smarowanie i uszczelnienie.Rasa wewnętrzna i zewnętrzna muszą mieć minimalną płaszczyznę z „e”.Alternatywnie, bieżnie mogą być wykonane z utwardzonych stalowych wałów lub obudów, zgodnie z poniższą specyfikacją.Twardość powierzchniowa gotowej części powinna wynosić od 60 do 62 HRC, przy minimalnej głębokości 1,2 mm.Twardość rdzenia HRC35 do 45. Chropowatość powierzchni nie większa niż 0,8 μm.Maksymalny stożek między wyścigami: 0,007 mm dla szerokości 25 mm.



Ta seria jest szeroko stosowana w systemach pakowania, przenośników, hostingu, drukowania, produkcji papieru, tektury falistej, żywności i tak dalej.





Przykład montażu



3840N.M Grubość 140 mm Sprzęgło wybiegowe o wysokim momencie obrotowym 0

3840N.M Grubość 140 mm Sprzęgło wybiegowe o wysokim momencie obrotowym 1



Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Waga
Wewnętrzny wyścig Rasa zewnętrzna re
+0,008
-0,005		 re
+0,013
-0		 mi re1 re1
CK-X2238 x 10,0 50 4300 2150 22.22 38,88 10,0 50 17 0,030
CK-X2744 x 13,5 95 3450 1700 27,76 44,42 13,5 58 21 0,055
CK-X3047 x 13,5 99 3150 1550 30,34 47,00 13,5 62 23 0,060
CK-X3148 x 13,5 127 3000 1500 31,75 48,41 13,5 63 24 0,060
CK-X3854 x 16,0 220 2500 1250 38.09 54,75 16,0 71 29 0,085
CK-X4157 x 13,5 179 2300 1150 41,27 57,93 13,5 75 32 0,090
CK-X4461 x 16,0 290 2150 1050 44,45 61,11 16,0 79 34 0,095
CK-X4966 x 13,5 245 1900 950 49,72 66,38 13,5 86 38 0,100
CK-X5471 x 13,5 336 1750 850 54,76 71,42 13,5 92 42 0,110
CK-X5471 x 16,0 420 1750 850 54,76 71,42 16,0 92 42 0,130
CK-X5471 x 21,0 615 1750 850 54,76 71,42 21,0 92 42 0,180
CK-X5471 x 25,4 792 1750 850 54,76 71,42 25,4 92 42 0,200
CK-X5774 x 16,0 483 1650 800 57,76 74,42 16,0 98 44 0,110
CK-X6380 x 21,0 645 1500 750 63,34 80,00 21,0 104 50 0,175
CK-X7288 x 13,5 540 1300 650 72,22 88,88 13,5 115 56 0,140
CK-X7288 x 16,0 1023 1300 650 72,22 88,88 16,0 115 56 0,185
CK-X7288 x 21,0 1023 1300 650 72,22 88,88 21,0 115 56 0,210
CK-X7996 x 25,4 1630 1200 600 79,70 96,36 25,4 124 61 0,280
CK-X83100 x 25,4 1645 1150 550 83,34 100,00 25,4 132 65 0,270
CK-X87103 x 16,0 1000 1100 500 57.30 103,96 16,0 134 67 0,165
CK-X103119 x 16,0 1290 900 450 103,23 119,89 16,0 155 80 0,205
CK-X123140 x 25,4 3840 750 400 123,34 140,00 25,4 184 96 0,400
