Dom ProduktySprzęgło krzywkowe sprzęgła jednokierunkowegoTyp Sprag Grubość 124mm Jednokierunkowe sprzęgło krzywkowe jednokierunkowe CKZ-A

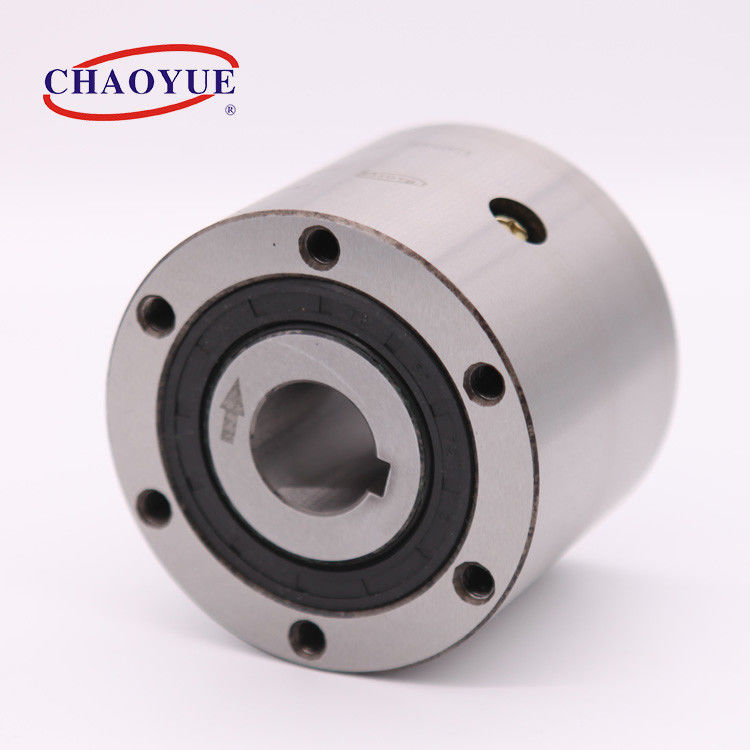

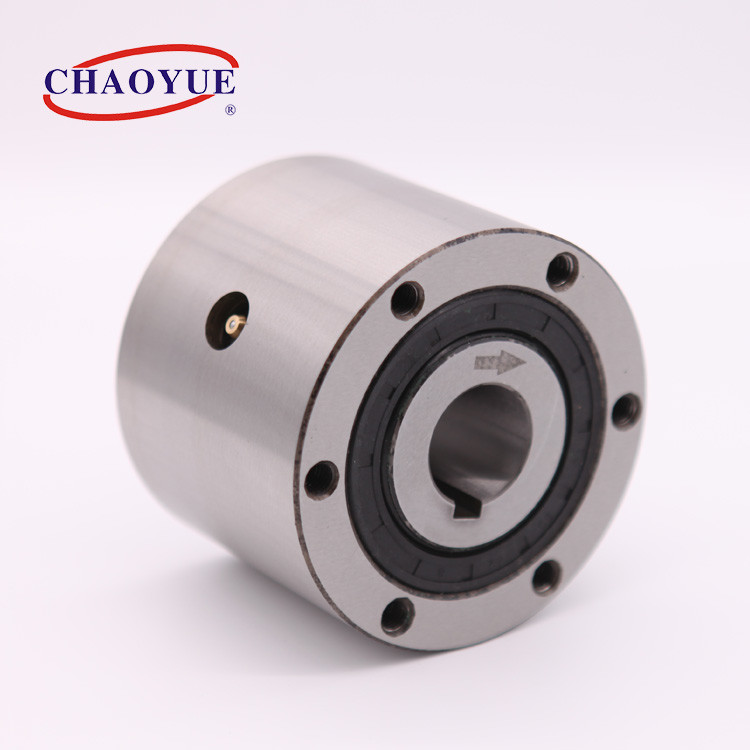

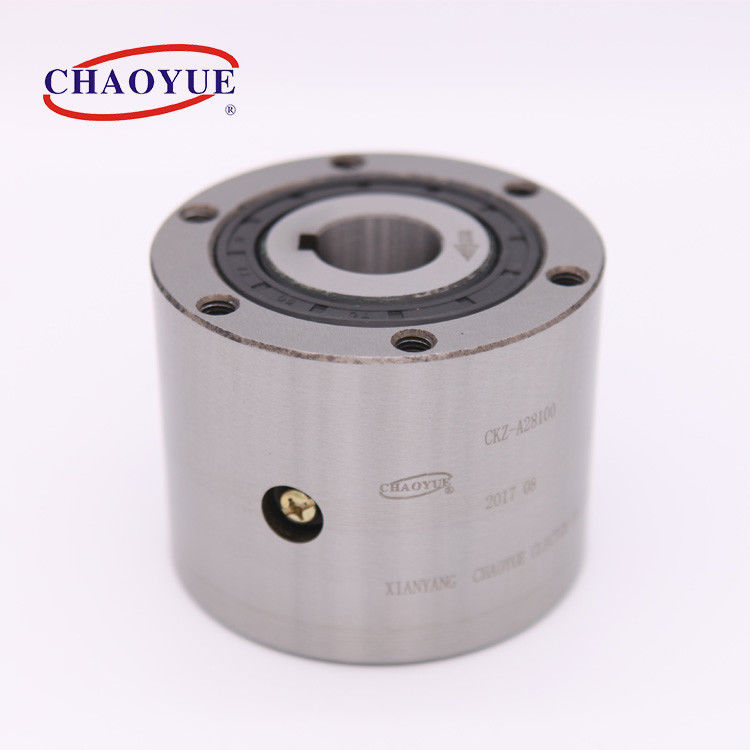

Sprag Type Thickness 124mm One Way Backstop Cam Clutch CKZ-A
Sprag Type Thickness 124mm One Way Backstop Cam Clutch CKZ-A Sprag Type Thickness 124mm One Way Backstop Cam Clutch CKZ-A Sprag Type Thickness 124mm One Way Backstop Cam Clutch CKZ-A

Typ Sprag Grubość 124mm Jednokierunkowe sprzęgło krzywkowe jednokierunkowe CKZ-A

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CKZ-A
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 100.00 - 275.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 20 - 70 mm Średnica zewnętrzna: 80 - 180 mm
Grubość: 60-124 mm Toqure: 175 - 3100 Nm
waga: 1,89 - 15,91 kg
Podkreślić:

Jednokierunkowe sprzęgło krzywkowe jednokierunkowe

,

grubość 124 mm sprzęgło krzywkowe jednokierunkowe

,

jednokierunkowe sprzęgło jednokierunkowe

opis produktu

Łożysko krzywkowe sprzęgła jednokierunkowego CKZ-A Sprag w jedną stronę



Typ CKZ-A to wolnobiegi typu sprężynowego, niezależne, uszczelnione i łożyskowane za pomocą dwóch łożysk kulkowych.Urządzenie dostarczane jest w zależności od typu nasmarowane olejem lub smarem.



Wewnętrzna bieżnia jest osadzona na wale, zewnętrzna bieżnia ma tolerancję h7, aby pasowała do obudowy H7 i jest przykręcona do wiązania.



Ten typ szeroko stosowany w maszynach do pakowania, ruchu, metalurgii, kopalni i tak dalej.do realizacji funkcji ruchu wstecznego lub wybiegu w napędach podwójnych.





Przykład montażu

Typ Sprag Grubość 124mm Jednokierunkowe sprzęgło krzywkowe jednokierunkowe CKZ-A 0

Typ Sprag Grubość 124mm Jednokierunkowe sprzęgło krzywkowe jednokierunkowe CKZ-A 1

Rodzaj Moment nominalny
[Nm]		 Przekraczanie prędkości granicznej
[obr/min]		 Wymiar w konturze [mm] Waga
[kg]
Rasa zewnętrzna Wewnętrzny wyścig
Wewnętrzny wyścig Rasa zewnętrzna D [h7] b fa n - M H d [H7] do bnie xtnie
CKZ-A1890 298 1100 460 90 54 75 6 - M6 15 18 56 6x2.8 2,46
CKZ-A2080 175 1200 510 80 60 68 4 - M6 15 20 62 6x2.8 1,89
CKZ-A2590 298 1100 460 90 49 75 6 - M6 15 25 50 8x2,5 2,35
CKZ-A25100 630 1000 425 100 79 88 6 - M8 16 25 80 8x3,3 4.12
CKZ-A28100 630 1000 425 100 78 86 6 - M8 20 28 80 8x3,3 3,98
CKZ-A30100 630 1000 425 100 78 86 6 - M8 20 30 80 10x3,3 3,8
CKZ-A32100 630 1000 425 100 78 86 6 - M8 20 32 80 10x3,3 3,71
CKZ-A35100 630 1000 425 100 78 86 6 - M8 20 35 80 10x3,3 3,6
CKZ-A38115 1115 900 400 115 90 100 6 - M8 20 38 82 10x3,3 4,9
CKZ-A40115 1115 900 400 115 80 100 6 - M8 20 40 82 10x3,3 4,89
CKZ-A40120 1160 900 400 120 80 105 6 - M8 20 40 82 10x3,3 5.39
CKZ-A42125 1268 900 400 125 90 105 6 - M8 20 42 92 12x3,3 6.56
CKZ-A45125 1268 900 400 125 90 110 8 - M8 25 45 92 14x3,8 6.51
CKZ-A45138 1580 750 350 138 101 124 6 - M8 20 45 105 12x5,0 8.85
CKZ-A45140 1585 750 350 140 95 120 6 - M10 25 45 97 14x3,8 8.78
CKZ-A50135 970 800 400 135 70 115 6 - M10 20 50 72 14x3,8 6,61
CKZ-A50150 1900 700 300 150 95 130 6 - M10 25 50 97 14x3,8 9,99
CKZ-A50160 2290 600 250 160 90 140 6 - M10 20 50 90 14x3,8 12.86
CKZ-A50180 3100 500 150 180 124 158 6 - M10 25 50 128 14x3,8 16,9
CKZ-A55145 1850 700 300 145 100 130 6 - M8 20 55 102 14x3,8 9.42
CKZ-A55160 2290 600 250 160 105 140 6 - M10 25 55 107 16x4,3 12.47
CKZ-A55170 2720 600 200 170 110 146 8 - M8 15 55 112 16x4,3 14.23
CKZ-A65170 2720 600 200 170 105 150 6 - M10 25 65 107 16x4,3 13.63
CKZ-A70180 3100 500 150 180 110 160 6 - M10 25 70 112 20x4,9 15,91
