800r / min Grubość 22mm Wolnobieg Sprzęgło jednokierunkowe do urządzeń mechanicznych

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CK-C
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 20.00 - 100.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc

Szczegóły informacji

Wewnętrzna średnica: 20 - 90 mm Średnica zewnętrzna: 52 - 160 mm
Grubość: 15 - 30 mm Moment obrotowy: 50-1560 Nm
waga: 0,20 - 2,09 kg
High Light:

800r/min wolnobiegowe sprzęgło jednokierunkowe

,

sprzęgło jednokierunkowe o grubości 22mm

,

800r/min jednokierunkowe łożysko obrotowe;

opis produktu

Wolnobieg sprzęgła CK-C Sprag w jedną stronę do urządzeń mechanicznych



Typ CK-C jest bezłożyskowym wolnobiegiem typu sprężynowego.Średnica nominalnaśrednica kierunku to standardowy wymiar łożysk kulkowych.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Jednostki dostarczane są nasmarowane smarem.



Standardowym rozwiązaniem jest zainstalowanie tego typu poza łożyskiem o tej samej tolerancji średnicy obudowy, jak w przykładzie montażu.Bieżnia wewnętrzna jest osadzona na wale.Zewnętrzna bieżnia ma tolerancję n6, aby zapewnić ciasne dopasowanie w obudowie k7.Ale obudowa musi być wystarczająco mocna.



Ta seria jest szeroko stosowana w systemie maszynowym do pakowania, drukowania, papiernictwa, tkania chemicznego, medycznego, spożywczego i tak dalej.






Przykład montażu

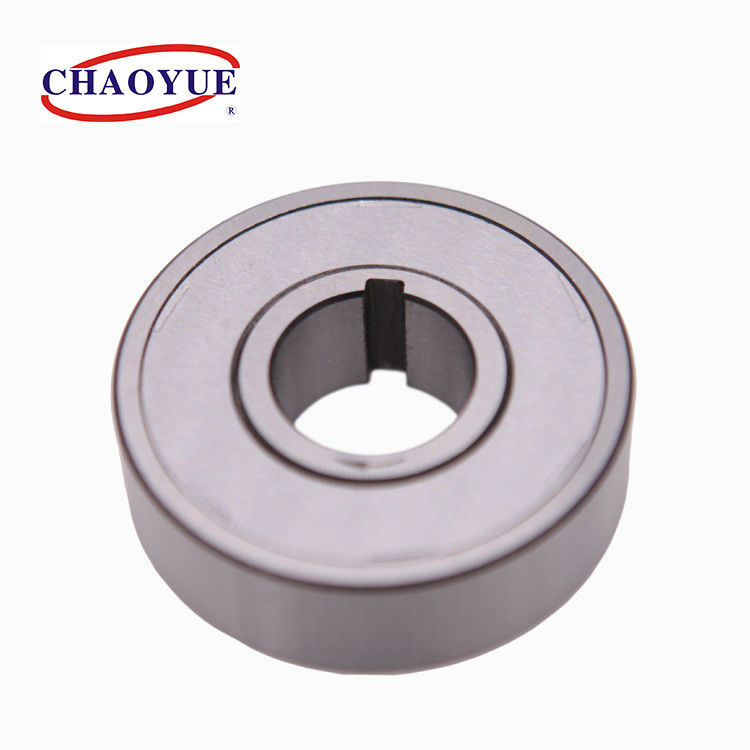

800r / min Grubość 22mm Wolnobieg Sprzęgło jednokierunkowe do urządzeń mechanicznych 0

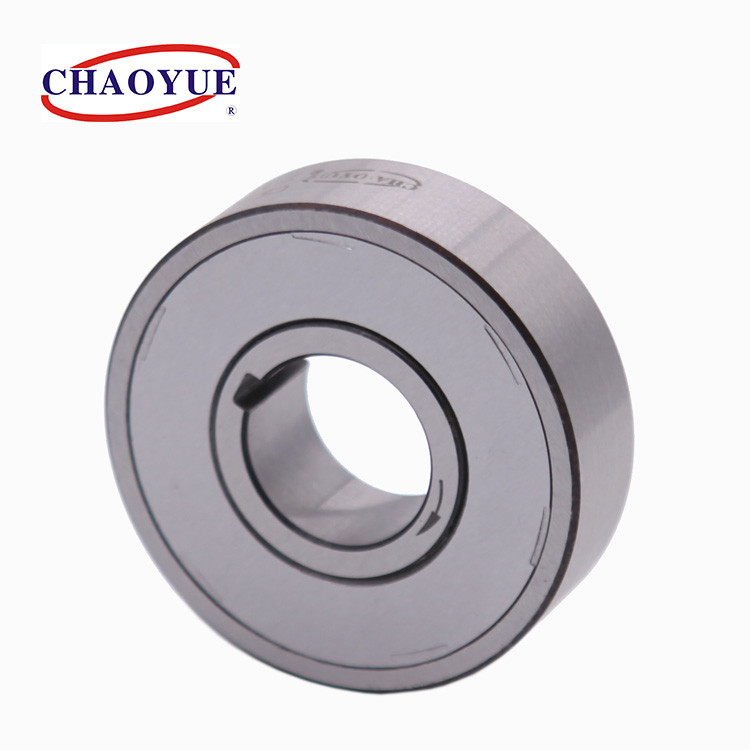

800r / min Grubość 22mm Wolnobieg Sprzęgło jednokierunkowe do urządzeń mechanicznych 1

Rodzaj Moment nominalny [Nm] Ograniczenie prędkości wybiegu [obr/min] Wymiar w Coutour [mm] Łożysko
[GB/T276]
Waga
Rozmiar wyścigu zewnętrznego Wewnętrzny rozmiar rasy
Wewnętrzny wyścig Rasa zewnętrzna D [n6] b d [H7] do bnie xtnie
CK-C2052 50 1100 420 52 15 20 15 4x1.8 6304 0,2
CK-C2562 80 1000 400 62 15 25 15 4x1.8 6305 0,21
CK-C3062 95 1000 400 62 15 30 15 4x1.8 6206 0,25
CK-C3072 132 1000 400 72 16 30 16 8x2.3 6306 0,41
CK-C3572 132 1000 400 72 15 35 15 5x2.3 6207 0,37
CK-C4080 300 1000 400 80 22 40 22 6x2.8 6208 0,48
CK-C4090 695 800 300 90 30 40 30 6x2.8 6308 0,49
CK-C4285 358 800 300 85 22 42 22 10x3,3 6209 0,51
CK-C4585 358 800 300 85 22 45 22 10x3,3 6209 0,52
CK-C5090 430 800 300 90 22 50 22 10x3,3 6210 0,56
CK-C55100 480 700 250 100 22 55 22 10x3,3 6211 0,72
CK-C60110 530 600 200 110 22 60 22 10x3,3 6212 0,85
CK-C65120 600 600 200 120 22 62 22 12x3,3 6213 0,95
CK-C70125 712 600 200 125 22 70 22 12x3,3 6214 1.07
CK-C80140 1184 500 150 140 26 80 26 12x3,3 6216 1,57
CK-C90160 1560 500 150 160 26 90 26 12x3,3 6218 2,09
