Dom ProduktySprag Sprzęgło WybiegoweNiepodparte łożysko 400N.M 85mm OD Jednokierunkowe sprzęgło rozporowe CK-A

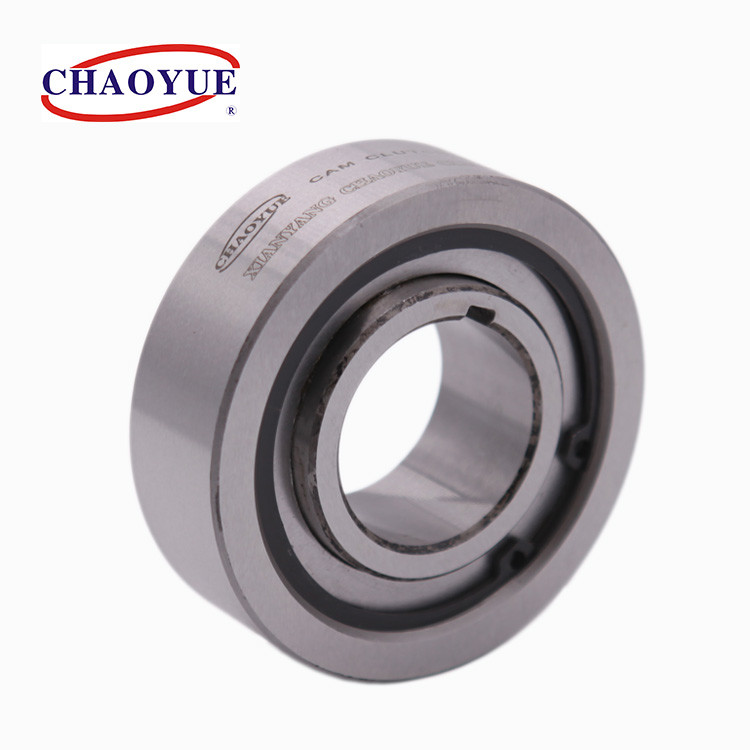

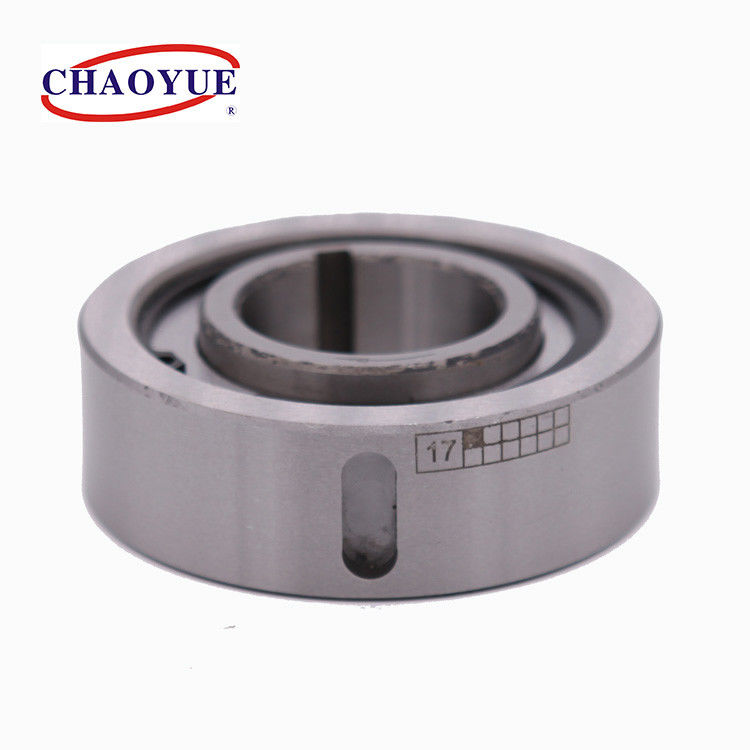

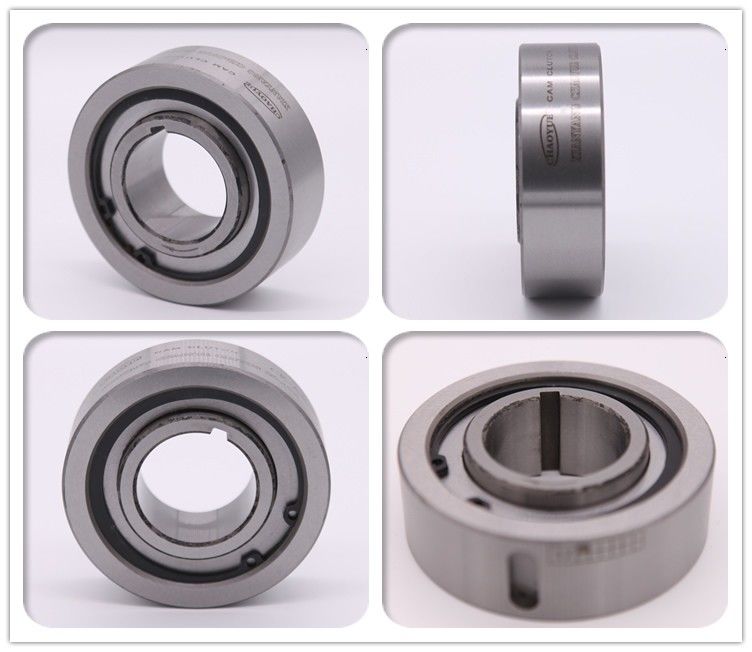

Non Bearing Supported 400N.M 85mm OD One Way Sprag Clutch CK-A
Non Bearing Supported 400N.M 85mm OD One Way Sprag Clutch CK-A Non Bearing Supported 400N.M 85mm OD One Way Sprag Clutch CK-A Non Bearing Supported 400N.M 85mm OD One Way Sprag Clutch CK-A

Niepodparte łożysko 400N.M 85mm OD Jednokierunkowe sprzęgło rozporowe CK-A

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CK-A
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 20.00 - 120.00
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana w zależności od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Rozmiar otworu: 12 - 80 mm Średnica zewnętrzna: 50 - 170 mm
Grubość: 24 - 42 mm waga: 0,24 - 4,29 kg
Moment obrotowy: 31,5 - 2450 Nm Podanie: Drukarnie, opakowania, żywność, maszyny chemiczne itp.
Podkreślić:

Sprzęgło jednokierunkowe o średnicy 85 mm

,

sprzęgło jednokierunkowe 400Nm

,

łożyska jednokierunkowe 400Nm

opis produktu

Typ CK-A jest bezłożyskowym wolnobiegiem typu sprężynowego.Średnica zewnętrzna taka sama jak średnica standardowych łożysk kulkowych, łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Smar nasmarowany przed dostawą.



Łożyska powinny być montowane ze sprzęgłem współosiowym obok siebie, z tą samą tolerancją.Bieżnia wewnętrzna i bieżnia zewnętrzna łączą się z wałem i piastą za pomocą klucza.



Serię zwykle wykorzystuje się do maszyn drukarskich, pakujących, tekturowych, chemicznych.





Przykład montażu

Niepodparte łożysko 400N.M 85mm OD Jednokierunkowe sprzęgło rozporowe CK-A 0



Niepodparte łożysko 400N.M 85mm OD Jednokierunkowe sprzęgło rozporowe CK-A 1

Rodzaj Moment nominalny [Nm]

Przekraczanie prędkości granicznej

[obr/min]

 Wymiar w Coutour [mm] Łożysko
[GB/T276]		 Waga
Rozmiar wyścigu zewnętrznego Wewnętrzny rozmiar rasy
Wewnętrzny wyścig Rasa zewnętrzna D [h7] b bw xtw d [H7] do bnie xtnie
CK-A1250 31,5 1750 400 50 22 3x1.8 12 24 3x1.4 　 0,24
CK-A1542 54 1750 500 42 23 3x1.8 15 24 3x1.4 6302 0,17
CK-A1747 75 1575 400 47 23 3x1.8 17 24 3x1.4 6303 0,21
CK-A1855 50 1575 350 55 22 4x2,5 18 24 4x1.8 　 0,28
CK-A2052 95 1400 400 52 23 3x1.8 20 24 3x1.4 6304 0,25
CK-A2060 63 1600 350 60 22 6x3,5 20 24 6x2.8 　 0,33
CK-A2562 145 1260 350 62 23 4x2,5 25 24 4x1.8 6305 0,35
CK-A2563 100 1260 350 63 24 6x3,5 25 26 6x2.8 　 0,37
CK-A2563T 140 1260 350 63 30 6x3,5 25 32 8x3,3 　 0,68
CK-A2870 180 1050 300 70 30 8x4,0 28 32 8x3,3 　 0,6
CK-A3072 208 1050 300 72 23 5x3,0 30 23 5x2.3 6306 0,47
CK-A3080T 340 875 200 80 30 8x4,0 30 32 8x3,3 　 0,75
CK-A3580 340 815 200 80 28 8x4,0 35 30 6x2.8 6307 0,69
CK-A3585 400 815 200 85 30 8x4,0 35 32 8x3,3 　 1
CK-A4090 462 700 200 90 28 8x4,0 40 30 6x2.8 6308 0,87
CK-A35100 780 875 200 100 32 10x5,0 35 34 10x3,3 　 1.34
CK-A35140 1000 490 180 140 35 4xΦ8 35 35 10x3,5 　 3,28
CK-A40100 780 560 200 100 34 10x5,0 40 34 10x3,3 　 1.2
CK-A10110 850 700 180 110 32 10x5,0 40 34 10x3,3 　 1.19
CK-A45100 783 560 200 100 28 8x4,0 45 30 6x2.8 6309 1.07
CK-A50110 850 525 180 110 28 10x5,0 50 30 8x3,3 6310 1,59
CK-A50125 1000 490 180 125 36 14x5,5 50 35 14x3,8 　 2,21
CK-A50130 1050 560 180 130 36 14x5,5 50 38 14x3,8 　 3,02
CK-A55160 2000 455 150 160 52 16x6,0 55 55 16x4,3 　 6,96
CK-A58130 1050 490 180 130 36 14x5,5 58 38 14x3,8 　 2,6
CK-A60130 1050 490 180 130 34 10x5,0 60 36 8x3,3 6312 2.16
CK-A60180 2000 420 140 180 52 6 - M8 60 52 18x4.4 　 7,4
CK-A65140 1224 490 180 140 34 10x5,0 65 36 10x3,3 6313 2,49
CK-A70150 1850 455 150 150 40 10x5,0 70 42 10x3,3 6314 3.36
CK-A75160 2140 455 150 160 40 12x5,0 75 42 12x3,3 6315 3,81
CK-A80170 2450 420 150 170 40 12x5,0 80 42 12x3,3 6316 4.29
