30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V

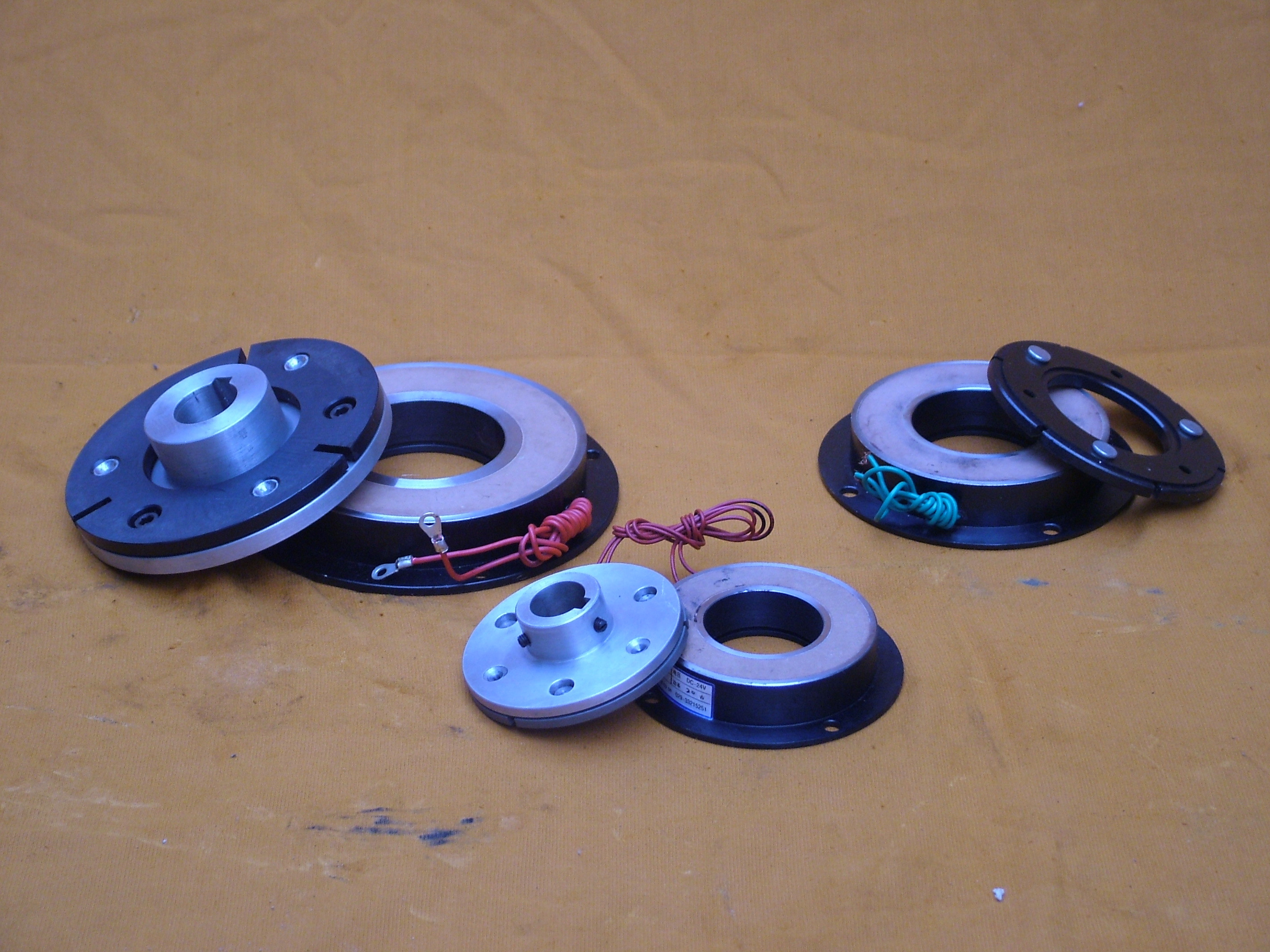

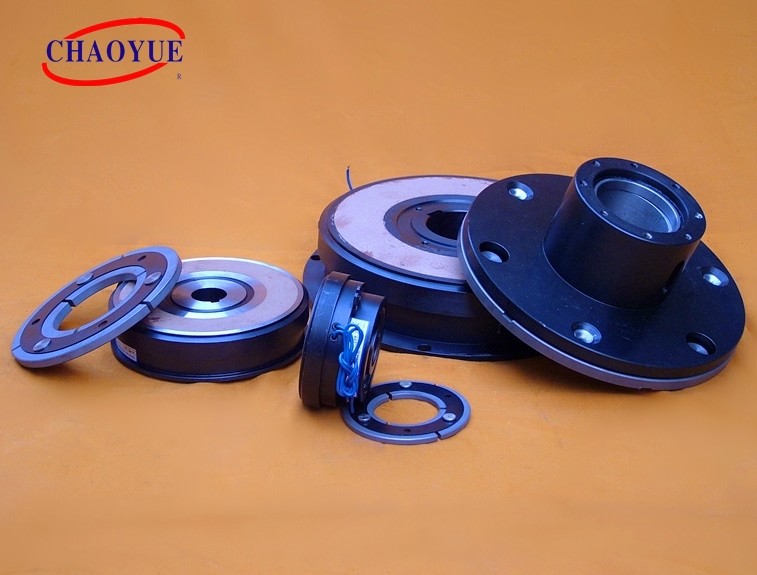

30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V 30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V

30mm rozmiar otworu elektromagnetyczny hamulec sprzęgła, sprzęgło elektromagnetyczne 24V

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: DLD7
Zapłata:
Minimalne zamówienie: 1
Cena: USD 25.00 - 220.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Nazwa produktu: 12 - 60 Mm SPRZĘGŁO ELEKTORMAGNETYCZNE Do maszyn rolniczych Średnica zewnętrzna: 68 - 266,5 mm
Grubość: 44,3 - 93,5 mm waga: 0,79 - 21,2 kg
Napięcie: DC - 24V moc: 15 - 85 W.
Podkreślić:

30mm rozmiar otworu elektromagnetyczny hamulec sprzęgła

,

24V elektromagnetyczny hamulec sprzęgła

,

30mm sprzęgło elektromagnetyczne o rozmiarze otworu 24v

opis produktu

SPRZĘGŁO ELEKTORMAGNETYCZNE 12 - 60 Mm do maszyn rolniczych



Sprzęgło elektromagnetyczne, zwane również sprzęgłem elektromagnetycznym.Jest to tarcie między wewnętrzną i zewnętrzną indukcją elektromagnetyczną oraz zasadą tarczy ciernej, że ruch obrotowy mechanicznego elementu transmisyjnego tych dwóch, w przypadku gdy element aktywny nie zatrzymuje obrotu elementu napędzanego, może być odizolowany lub w połączenie z elektromagnetycznym połączeniem mechanicznym urządzeń, urządzeń jest wykonaniem automatycznym.Sprzęgło elektromagnetyczne może służyć do sterowania rozruchem, cofaniem, regulacją prędkości oraz hamowaniem maszyny.Ma prostą strukturę, szybką obsługę, kontrola energii jest mała, łatwa do zdalnego sterowania;mała objętość, duży moment obrotowy może być przenoszony;gdy jest używany jako kontrola hamowania z szybkim i płynnym hamowaniem, jest to szeroko stosowane sprzęgło elektromagnetyczne stosowane w różnych obrabiarkach i mechanicznych układach przeniesienia napędu.



Przykład montażu

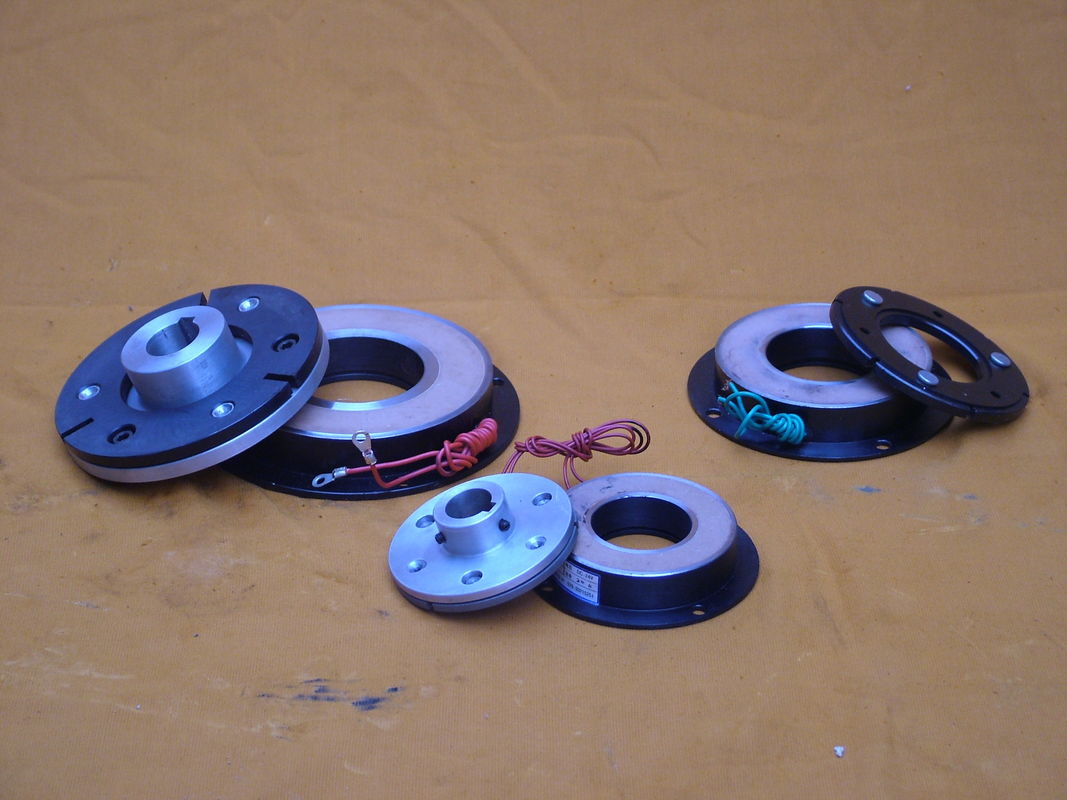

30mm rozmiar otworu elektromagnetyczny hamulec sprzęgła, sprzęgło elektromagnetyczne 24V 0



Model DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Moment tarcia [Nm] Dynamiczny 5 10 20 40 80 160 320
Statyczny 5,5 11 22 45 90 175 350
Napięcie wzbudzenia [V] DC - 24V
Moc (20°C) [w] 15 20 28 35 50 68 85
Maksymalna prędkość obrotowa [obr/min] 8000 6000 5000 4000 3000 3000 2000
Waga (kg] 0,79 1.2 2,24 3,86 7 13,3 21,2

Rozmiar promieniowy

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
b 68 85,5 107 134,3 170 214 266,5
do 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Rozmiar osiowy

[mm]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Rozmiar otworu

[mm]

 re 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4


Etykietka:

Sprzęgła i hamulce elektromagnetyczne 15 W

mikro sprzęgło elektromagnetyczne o napięciu 24 V DC

hamulec elektromagnetyczny sprzęgła 15 W;
