Dom ProduktyElementy zaciskowe wałuCzarna tuleja bezkluczykowa 1240 N.M M75 Bolt Climax do blokady wału

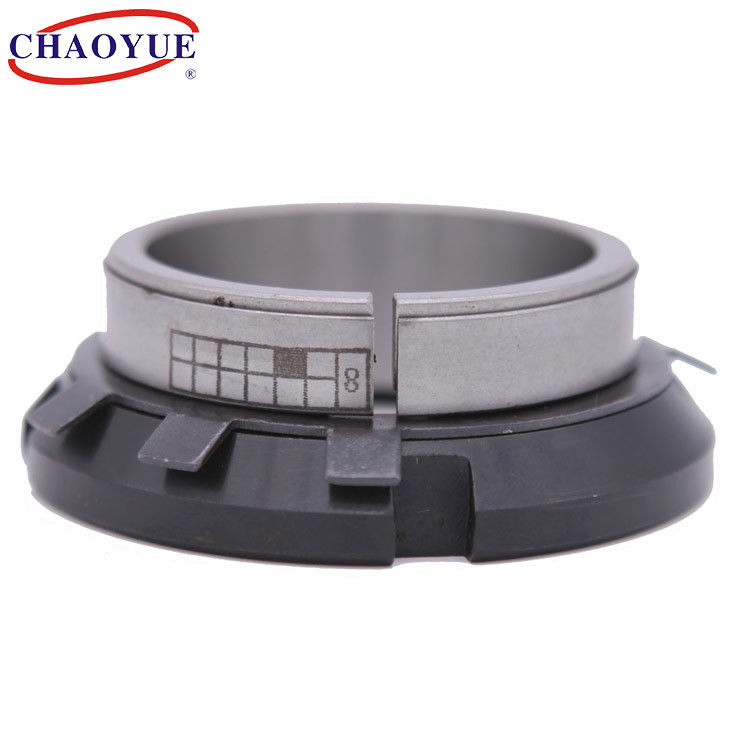

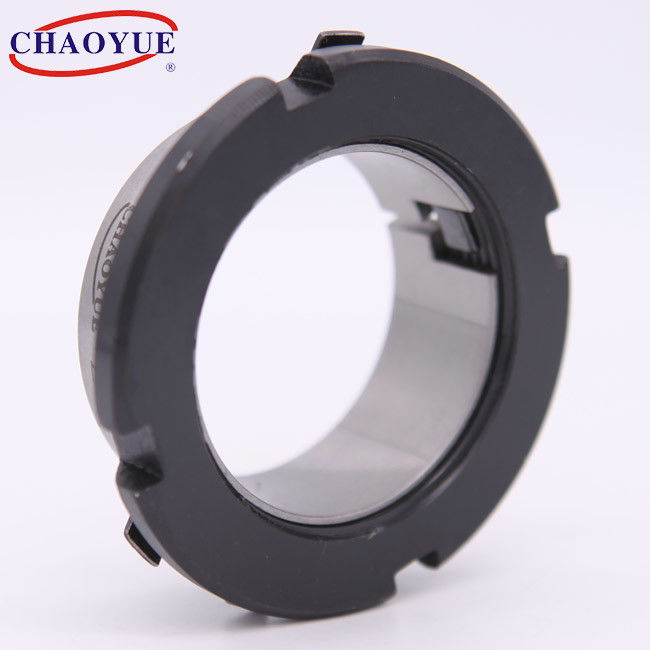

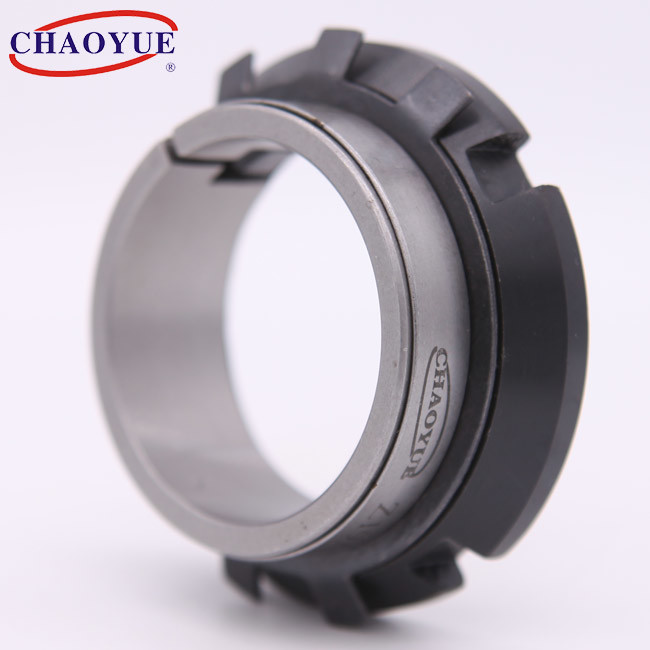

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Czarna tuleja bezkluczykowa 1240 N.M M75 Bolt Climax do blokady wału

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z19A
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 5.00 - 20.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 14 - 70 mm Średnica zewnętrzna: 25 - 84 mm
Grubość: 16,5 - 31,5 mm Moment obrotowy: 38-1240 Nm
śruba: M20 - M75 waga: 0,05 - 0,42 kg
Podkreślić:

1240 Nm tuleja bez klucza Climax

,

tuleja M75 Climax bez klucza

,

1240 Nm zacisk kołnierza osi

opis produktu

Tuleja blokująca element zaciskowy wału bezkluczykowego Z19A



Czarna tuleja bezkluczykowa 1240 N.M M75 Bolt Climax do blokady wału 0





Przykład montażu



Czarna tuleja bezkluczykowa 1240 N.M M75 Bolt Climax do blokady wału 1



Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Ciśnienie na wale
[N/mm2]		 Ciśnienie na piaście
[N/mm2]		 Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re mi H b re1 Siła osiowa
[kN]		 Moment obrotowy
[Nm]
14 25 32 16,5 6,5 M20 x 1 5.1 38 200 110 95 0,05
15 25 32 16,5 6,5 M20 x 1 5,5 41 185 110 95 0,04
16 25 32 16,5 6,5 M20 x 1 5.45 43 174 110 95 0,04
17 26 32 16,5 6,5 M20 x 1 5,5 47 164 107 95 0,04
18 26 32 16,5 6,5 M20 x 1 5.4 49 155 107 95 0,04
18 30 38 16,5 6,5 M25 x 1,5 6,6 58 185 112 160 0,06
19 30 38 18 6,5 M25 x 1,5 6,6 62 176 112 160 0,06
20 30 38 18 6,5 M25 x 1,5 6,6 66 167 111 160 0,06
22 32 38 18 6,5 M25 x 1,5 6,6 73 152 105 160 0,06
24 35 45 18 6,5 M30 x 1,5 8.75 105 185 127 220 0,08
25 35 45 18 6,5 M30 x 1,5 8,8 110 178 127 220 0,07
28 36 45 18 6,5 M32 x 1,5 8.55 120 159 124 220 0,06
28 40 52 18 6,5 M35 x 1,5 10,6 149 188 141 340 0,09
30 40 52 19,5 7 M35 x 1,5 10,6 160 164 123 340 0,09
32 42 52 19,5 7 M36 x 1,5 10,6 170 154 117 340 0,09
35 45 58 21,5 8 M40 x 1,5 13.1 230 153 120 480 0,11
36 45 58 21,5 8 M40 x 1,5 13,3 240 149 120 480 0,1
38 48 58 21..5 8 M42 x 1,5 13.1 250 141 112 480 0,12
38 50 58 21,5 8 M42 x 1,5 13.1 250 141 112 480 0,14
40 50 65 24,5 10 M45 x 1,5 15,5 310 124 93 680 0,14
40 52 65 24,5 10 M45 x 1,5 15,5 310 120 93 680 0,17
42 55 65 25,5 10 M48 x 1,5 15,2 320 114 87 680 0,2
45 55 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,16
45 57 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,2
48 60 75 25,5 10 M55 x 2 20,8 500 135 105 970 0,21
50 60 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,18
50 62 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,22
55 65 80 27,5 12 M60 x 2 22 610 103 84 1100 0,21
55 68 80 27,5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27,5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26,6 800 113 93 1300 0,24
60 73 85 30,5 12 M65 x 2 26,6 800 113 93 1300 0,33
63 79 92 30,5 14 M70 x 2 31,1 980 107 86 1600 0,43
65 79 92 30,5 14 M70 x 2 31 1010 104 86 1600 0,38
70 84 98 31,5 14 M75 x 2 35,4 1240 110 92 2000 0,42
