Dom ProduktyElementy zaciskowe wałuZ10 Grubość 15 mm M5 Śruba Elementy zaciskowe wału Zacisk kołnierza wału
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 Grubość 15 mm M5 Śruba Elementy zaciskowe wału Zacisk kołnierza wału

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: Z10
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 5.00 - 30.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 1000 sztuk na miesiąc
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 12 - 90 mm Średnica zewnętrzna: 32 - 155 mm
Grubość: 11 - 38 mm Moment obrotowy: 0,038 - 7,2 kN.m
śruba: M5 - M8 waga: 0,06 - 3,3 kg
Podkreślić:

Grubość 15 mm Elementy zaciskowe wału

,

śruba m5 Elementy zaciskowe wału

,

Grubość 15 mm zacisk kołnierza wału

opis produktu

Z10 Rozmiar otworu 12 mm do 90 mm Standardowy bezkluczowy zespół blokujący wałek

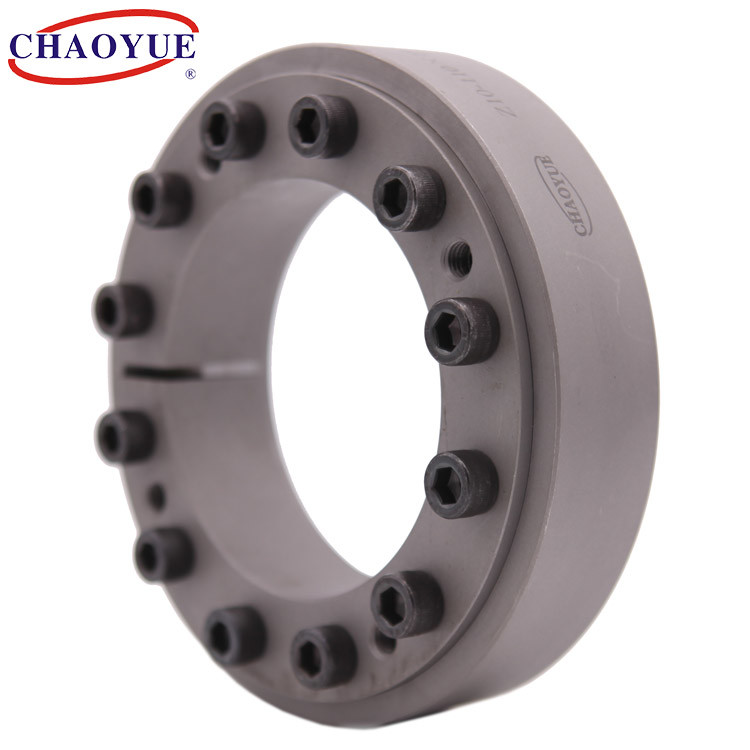

Z10 Grubość 15 mm M5 Śruba Elementy zaciskowe wału Zacisk kołnierza wału 0





Przykład montażu

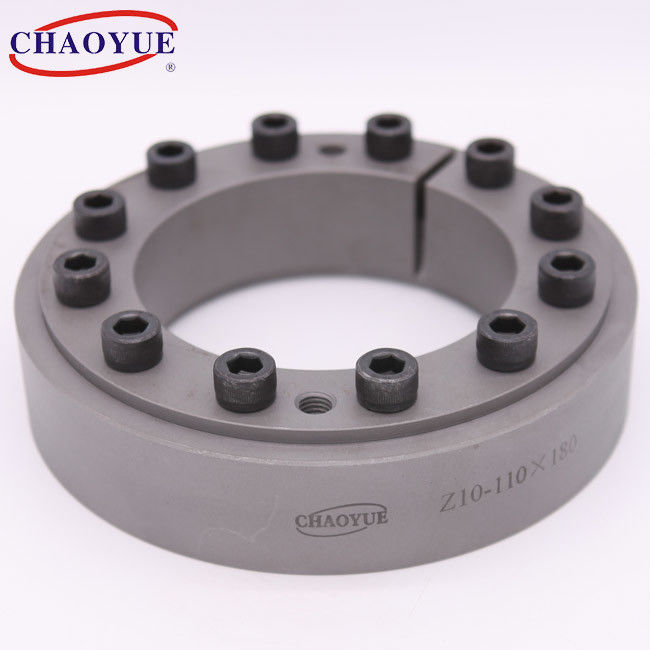

Z10 Grubość 15 mm M5 Śruba Elementy zaciskowe wału Zacisk kołnierza wału 1





Wymiar podstawowy [mm] Śruba Obciążenie znamionowe Moment dokręcania śruby
[Nm]		 Waga
[kg]
re re rew L H mi re1 Siła osiowa
[kN]		 Toruq
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1,1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1,54 12 0,8
55 100 42 23 29 3 M6 54 1.13 12 1,1
55 100 45 23 29 3 M6 66 1,5 12 1,1
55 100 48 23 29 3 M6 77 1.85 12 1,1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1.92 12 1,3
62 110 52 23 29 3 M6 84 2.17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3.1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3,52 29 1,7
75 138 65 25 31 4 M8 133 4,3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5.98 29 3,3
90 155 75 30 38 4 M8 190 7,2 29 3,3

Etykietka:

Złącze kompensacyjne tulei śrubowej m6

urządzenia blokujące wał śrubowy m6

długość 66 mm Elementy zaciskowe wału
