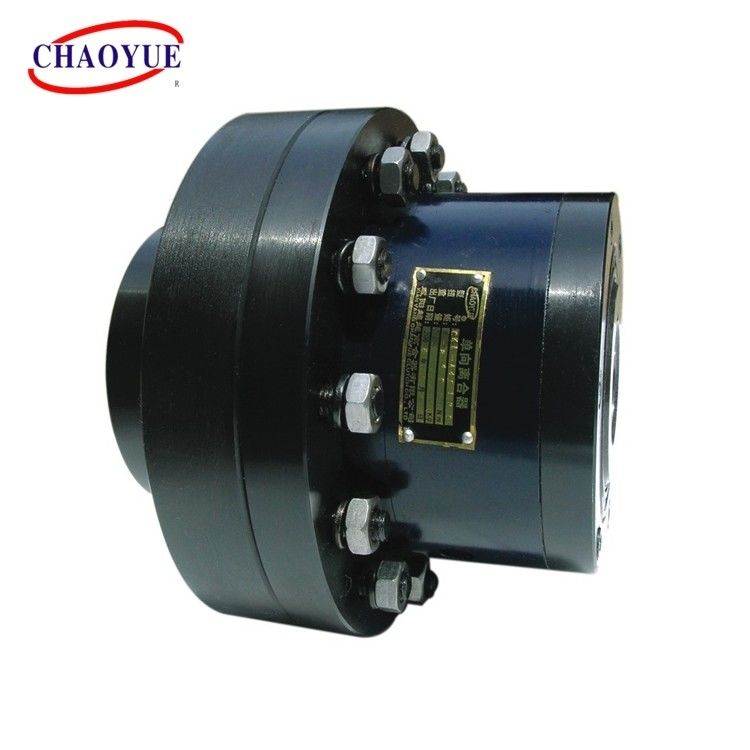

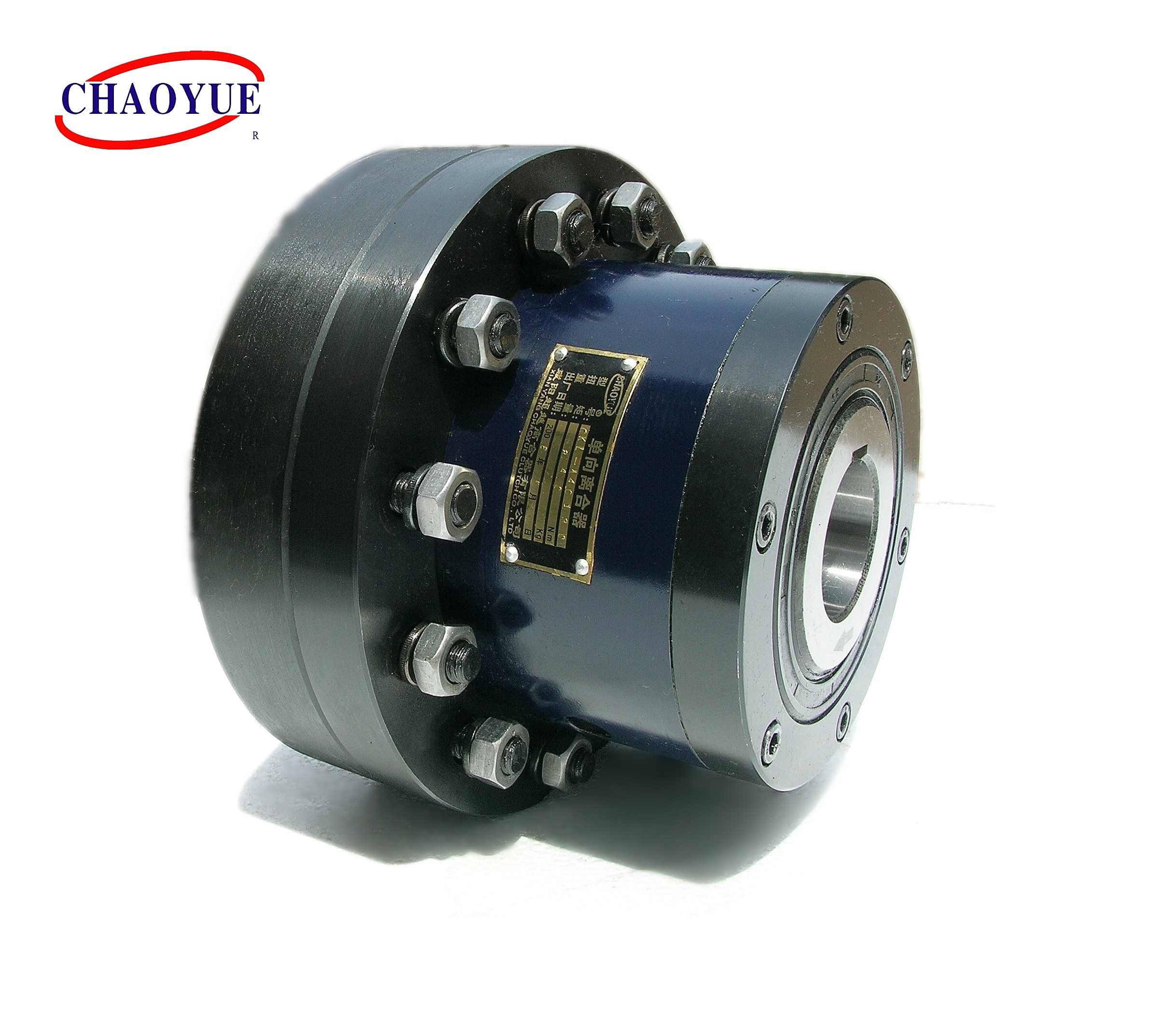

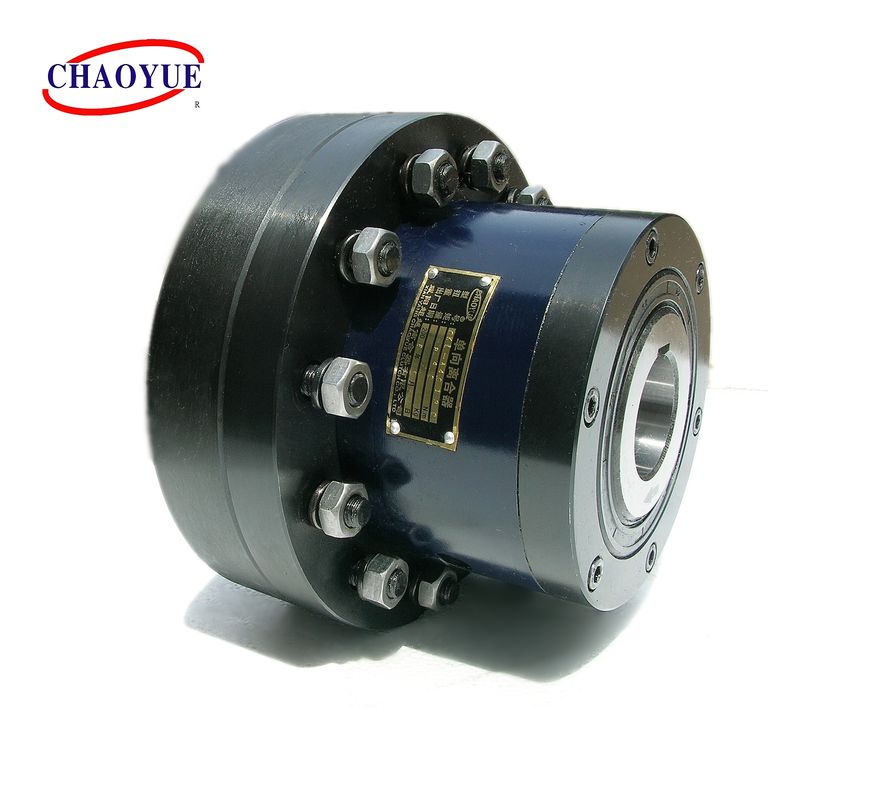

CKL-A 110mm Długość 90N.M Jednokierunkowy sprzęgło typu sprzęgło jednokierunkowe

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CKL-A
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 85.00 - 1700.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 500 sztuk na miesiąc

Szczegóły informacji

Wewnętrzna średnica: 12 - 100 mm Średnica zewnętrzna: 97 - 500 mm
Grubość: 93 - 434,5 mm waga: 3,0 - 230 kg
Moment obrotowy: 44-16000 Nm
Podkreślić:

Jednokierunkowe sprzęgło jednokierunkowe 90N.m

,

110 mm długości Jednokierunkowe sprzęgło jednokierunkowe

,

110 mm sprzęgło jednokierunkowe

opis produktu

Łożysko sprzęgła wału sprzęgła jednokierunkowego CKL-B Sprag



Typ CKL-A to wolnobieg typu sprężynowego, samowystarczalny, uszczelniony i osadzony na łożyskach. Jednostka jest dostarczana nasmarowana olejem.



Bieżnia wewnętrzna i kołnierz są zaklinowane na przeciwległym wale.



Ta kombinacja jest stosowana jako sprzęgło jednokierunkowe i szeroko stosowana w mechanizmach pakowania, ruchu, metalurgii, górnictwie i tak dalej.






Przykład montażu



CKL-A 110mm Długość 90N.M Jednokierunkowy sprzęgło typu sprzęgło jednokierunkowe 0




CKL-A 110mm Długość 90N.M Jednokierunkowy sprzęgło typu sprzęgło jednokierunkowe 1



Rodzaj Moment nominalny
[Nm]
Przekraczanie prędkości granicznej
[obr/min]
Wymiar w konturze [mm] Waga
[kg]
Wewnętrzny wyścig Rasa zewnętrzna d [H7] rek [H7] re re1 L L1 L2 b bnie xtnie
CKL-A1252 44 2125 2100 12 12 - 25 52 97 93 35 42 13 2x1.0 3
CKL-A1568 90 1615 2100 15 15 - 30 68 112 110 40 52 14 3x1,4 4.4
CKL-A2075 98 1360 1960 20 15 - 30 75 118 114 40 56 14 3x1.4 4,6
CKL-A2590 230 1190 1610 25 20 - 40 90 130 132 50 60 18 4x1.8 6,4
CKL-A30100 400 1105 1470 30 20 - 50 100 160 154 60 66 21 5x2.3 11
CKL-A35110 580 935 1330 35 25 - 65 110 190 174 75 74 19 6x2.8 17
CKL-A40125 820 807 1190 40 25 - 65 125 190 187 75 86 21 6x2.8 19
CKL-A45130 840 765 1120 45 25 - 65 130 190 188 75 86 21 6x2.8 19
CKL-A48150 1400 730 1000 48 25 - 65 150 225 208 90 88 25 14x3,8 31,5
CKL-A50150 1400 722 980 50 30 - 75 150 225 213 90 92 25 14x3,8 31
CKL-A55160 1600 612 910 55 35 - 90 160 270 234 100 100 27 16x4,3 47
CKL-A60170 2200 578 840 60 35 - 90 170 270 244 94 114 30 18x4.4 49
CKL-A70170 2200 578 840 70 35 - 90 170 270 267 117 114 30 20x4,9 48
CKL-A70190 4500 493 770 70 45 - 110 190 340 318,5 140 134 38,5 20x4,9 90
CKL-A75170 2200 578 840 75 35 - 90 170 270 291 140 114 30 20x4,9 46
CKL-A75190 4500 493 770 75 50 - 120 190 340 315 140 134 35 20x4,9 88
CKL-A80210 6800 408 630 80 55 - 125 210 380 344 160 142 35 22x5,4 107
CKL-A90230 11000 323 595 90 65 - 140 230 440 381 160 159 50 25x6,4 170
CKL-A95230 11000 323 595 95 70 - 145 230 440 381 160 159 50 25x5,4 165
CKL-A95250 13000 300 550 95 70 - 150 250 420 410 190 175 35 25x5,4 198
CKL-A100270 16000 297 525 100 75 - 160 270 500 434,5 200 182 40,5 28x6,4 230
