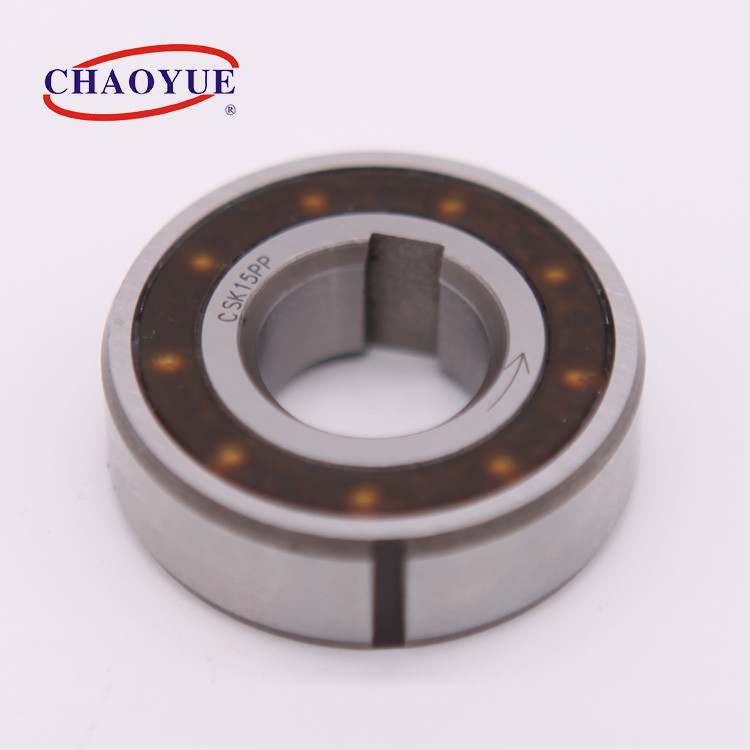

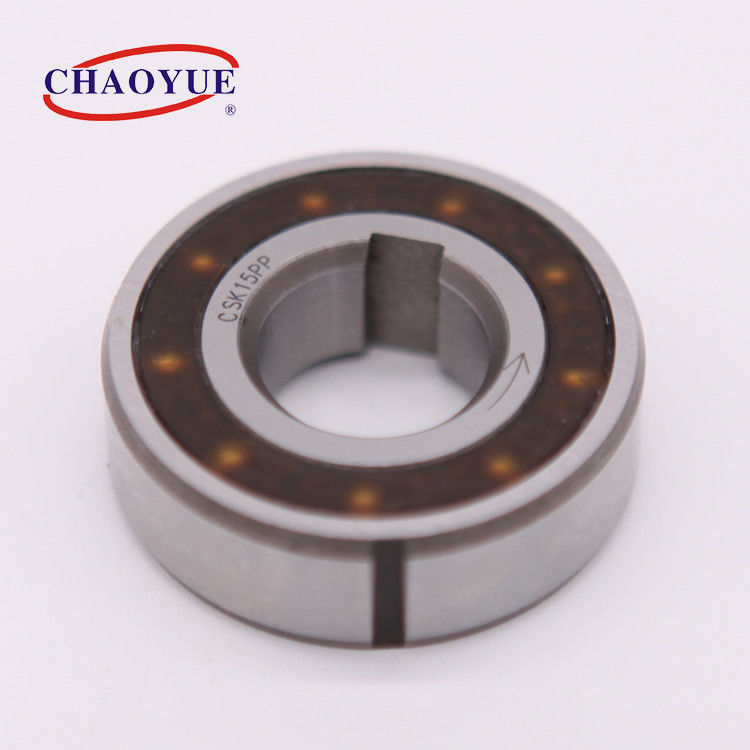

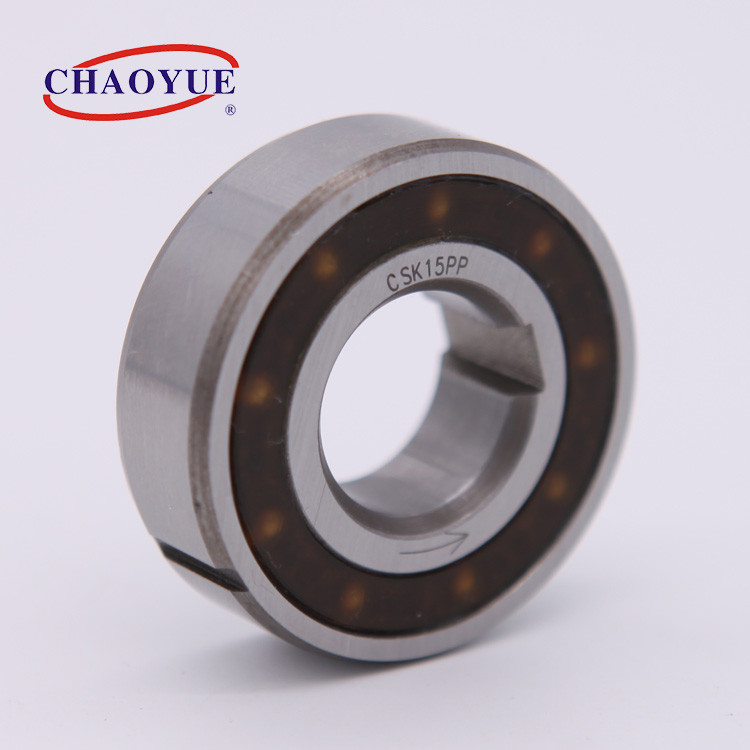

Dom ProduktyŁożysko sprzęgła jednokierunkowegoGrubość pojedynczego rowka wpustowego 27 mm Moment obrotowy 325 Nm Nadpisanie łożyska sprzęgła krzywkowego
Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding
Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding Single Keyway Thickness 27mm Torque 325Nm Cam Clutch Bearing Overriding

Grubość pojedynczego rowka wpustowego 27 mm Moment obrotowy 325 Nm Nadpisanie łożyska sprzęgła krzywkowego

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CSK
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: USD 2.50 - 10.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T
Możliwość Supply: 5000 sztuk miesięcznie
Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica: 12 - 40 mm Średnica zewnętrzna: 32 - 80 mm
Moment obrotowy: 9,3 - 325 Nm Grubość: 10 - 27 mm
Odporność na tarcie: 0,7 - 10 Ncm waga: 0,04 - 0,6
Podkreślić:

Łożysko sprzęgła krzywkowego o grubości 27 mm

,

łożysko sprzęgła krzywkowego Moment obrotowy 325 Nm

,

sprzęgło o grubości 27 mm w jedną stronę

opis produktu

Łożysko jednokierunkowe sprzęgła jednokierunkowego CSK / UK Pojedynczy wpust / podwójny wpust



Wolnobiegi typu CSK..P, CSK..PP, CSK-2RS składają się ze zwykłego sprzęgła i łożyska kulkowego.To sprzęgło może nie tylko realizować funkcję indeksowania blokady ruchu wstecznego, ale także przenosić siłę promieniową;Jednostki dostarczane są nasmarowane smarem.



Typ CSK..P, CSK..2RS posiada rowek wpustowy na bieżni wewnętrznej.Z tego powodu można go zaklinować na wale z tolerancją k6.CSK..PP posiada rowek wpustowy zarówno na bieżni wewnętrznej, jak i na bieżni zewnętrznej.



Ta seria jest szeroko stosowana w maszynach do drukowania opakowań i urządzeniach automatyki.





Przykład montażu

Grubość pojedynczego rowka wpustowego 27 mm Moment obrotowy 325 Nm Nadpisanie łożyska sprzęgła krzywkowego 0



Grubość pojedynczego rowka wpustowego 27 mm Moment obrotowy 325 Nm Nadpisanie łożyska sprzęgła krzywkowego 1



Rodzaj Wymiar w Coutour [mm] Obciążenia łożysk Łożysko
[GB/T276]		 Tarcie
Odporność
TR [Ncm]		 Waga
re Tkn1)
[Nm]		 niemaks
[min-1]		 re L b t b1 t1 Dyn.
[kN]		 Stat.
[kN]

CKS..P

UKC

 12 9,3 dziesięć tysięcy 32 10 　 　 4 1.2 6,1 2,77 6201 0,7 0,04
15 17 8400 35 11 　 　 5 1.2 7,4 3,42 6202 0,9 0,06
17 30 7350 40 12 　 　 5 1.2 7,9 3,8 6203 1,1 0,07
20 50 6000 47 14 　 　 6 1,6 9,4 4,46 6204 1,3 0,11
25 85 5200 52 15 　 　 8 2 10,7 5,46 6205 2 0,14
30 138 4200 62 16 　 　 8 2 11,7 6.45 6206 4.4 0,21
35 175 3600 72 17 　 　 10 2,4 12,6 7.28 6207 5,8 0,3
40* 325 3000 80 22 　 　 12 3,3 15,54 12.25 - 7 0,5

CSK..PP

UKCC

 15 17 8400 35 11 2 0,6 5 1.2 7,4 3,42 6202 0,9 0,06
17 30 7350 40 12 2 1 5 1.2 7,9 3,8 6203 1,1 0,07
20 50 6000 47 14 3 1,5 6 1,6 9,4 4,46 6204 1,3 0,11
25 85 5200 52 15 6 2 8 2 10,7 5,46 6205 2 0,14
30 138 4200 62 16 6 2 8 2 11,7 6.45 6206 4.4 0,21
　 　 　 　 　 8 2,5 　 　 　 　 　 　 　
40 325 3000 80 22 10 3 12 3,3 15,54 12.25 - 7 0,5
CSK..PP-2RS 12 9,3 dziesięć tysięcy 32 14 　 　 4 1.2 6,1 2,77 - 3 0,05
15 17 8400 35 16 　 　 5 1.2 7,4 3,42 - 4 0,07
17 30 7350 40 17 　 　 5 1.2 7,9 3,8 - 5,6 0,09
20 50 6000 47 19 　 　 6 1,6 9,4 4,46 - 6 0,145
25 85 5200 52 20 　 　 8 2 10,7 5,46 - 6 0,175
30 138 4200 62 21 　 　 8 2 11,7 6.45 - 7,5 0,27
35 175 3600 72 22 　 　 10 2,4 12,6 7.28 - 8,2 0,4
40 325 3000 80 27 　 　 12 3,3 15,54 12.25 - 10 0,6
