Dom ProduktySprag Sprzęgło WybiegoweSprzęgło jednokierunkowe o grubości 212 mm

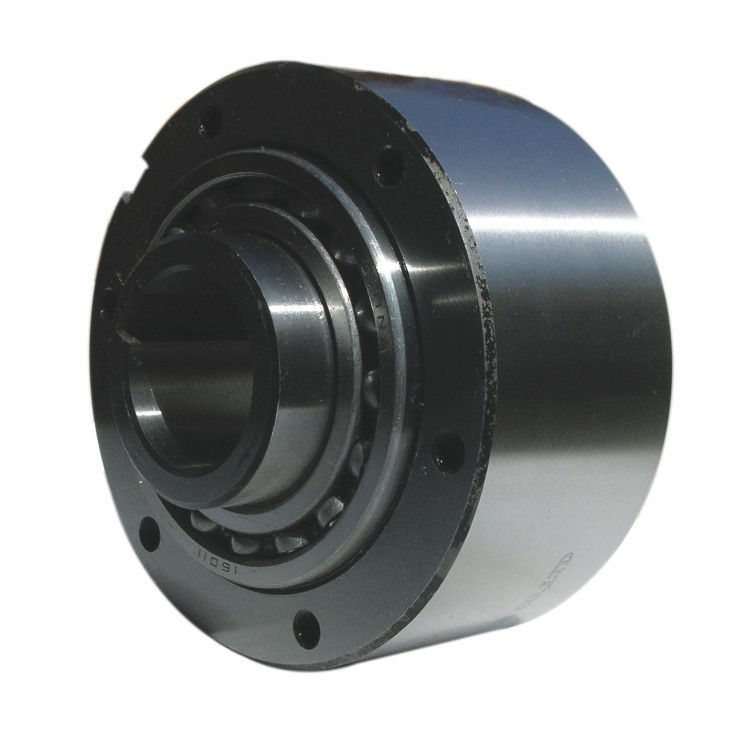

212mm Thickness One Way Sprag Clutch
212mm Thickness One Way Sprag Clutch

Sprzęgło jednokierunkowe o grubości 212 mm

Szczegóły Produktu:
Miejsce pochodzenia: Shaanxi, Chiny
Nazwa handlowa: CHAOYUE
Numer modelu: CKZF-B
Zapłata:
Minimalne zamówienie: 1 szt
Cena: USD 165.00 - 1300.00 / pc
Szczegóły pakowania: Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy: 1 - 3 tygodnie
Zasady płatności: T / T,
Możliwość Supply: 500 sztuk na miesiąc
Rozmawiaj Teraz.

Szczegóły informacji
Nazwa produktu: Łożysko CKZF-B Bezkontaktowe sprzęgło wyprzedzające 100 - 310 mm Wewnętrzna średnica: 30 - 130 mm
Średnica zewnętrzna: 100 - 310 mm Grubość: 68 - 212 mm
Moment obrotowy: 250-15100 Nm waga: 2,3 - 70,0 kg
Podkreślić:

Grubość 212mm jednokierunkowe sprzęgło rozprężne

,

15100 Nm jednokierunkowe sprzęgło rozporowe

,

grubość 212mm wysoki moment obrotowy jednokierunkowe łożysko

opis produktu

Łożysko CKZF-B z łożyskiem bezstykowym, bezdotykowe łożysko sprzęgłowe 100 - 310 mm



Wewnętrzna jarzmo korzeniowe sprzęgła wałeczkowego (koło gwiaździste) i położenie koła wewnętrznego jest podzielone na różne obce koła gwiaździste są dwie, tak zwana płaszczyzna sprzężona środka jarzma i cylindryczny otwór cylindra, podczas gdy koło ostrogowe ma wklęsłe rolki odbiorcze Części szczelinowe.Aby ułatwić obróbkę i zapewnić dokładność, szeroko stosuje się koło ostrogowe.Naciśnij tarczę gwiaździstą o innym kształcie, można ją podzielić na typ płaski, typ spirali logarytmicznej i typ powierzchni, trzy mimośrodowe powierzchnie cylindryczne.Przy czym obróbka planarna jest prosta, szeroko stosowana, ale nie zmienia się wraz ze zużyciem klinowego wałka prowadzącego i zmienia się zmiana położenia styku, ale obróbka jest trudna;stopień łatwości obróbki i mimośrodowe cylindryczne powierzchnie, wydajność, życie żyją w górnej pomiędzy tymi dwoma [1].

Przykład montażu

Sprzęgło jednokierunkowe o grubości 212 mm 0



Sprzęgło jednokierunkowe o grubości 212 mm 1



Rodzaj Moment nominalny
[Nm]		 Minimalna bezdotykowa prędkość obrotowa Maksymalna bezdotykowa prędkość obrotowa Wymiar w konturze
[mm]		 Waga
[kg]
niemin niemaks re
[H7]		 re
[h7]		 fa re1 b do L n - M H bw xtw bnie xtnie
CKZF-B30100 250 780 6000 30 100 87 75 51 68 60,5 6 - M6 10 8x4,0 8x3,3 2,3
CKZF-B35110 416 740 6000 35 110 96 80 55 74 63 6 - M6 12 10x5,0 10x3,3 3.2
CKZF-B40125 590 720 5000 40 125 108 90 63 86 73 6 - M8 14 12x5,0 12x3,3 4,3
CKZF-B45130 650 665 4000 45 130 112 95 63 86 73 8 - M8 14 14x5,5 14x3,8 5.0
CKZF-B50150 1310 610 4000 50 150 132 110 73 94 86 8 - M8 14 14x5,5 14x3,8 7,5
CKZF-B55160 1480 600 3200 55 160 138 115 73 104 86 8 - M10 16 16x6,0 16x4,3 9,0
CKZF-B60170 1900 490 3200 60 170 150 125 91 114 105 10 - M10 16 18x7,0 18x4.4 12,7
CKZF-B70190 2700 480 2400 70 190 165 140 108 134 124 10 - M10 16 20x7,5 20x4,9 14,5
CKZF-B80210 4502 450 2400 80 210 185 160 106 144 124 10 - M10 16 22x9,0 22x5,4 19,0
CKZF-B90230 7000 420 2000 90 230 206 180 114 158 143 10 - M12 20 22x9,0 25x5,4 29,5
CKZF-B100270 11400 420 2000 100 270 240 210 121 182 153 10 - M16 24 28x10 28x6,4 42,5
CKZF-B130310 15100 415 2000 130 310 278 240 169 212 194 12 - M16 24 32x11 32x7,4 70,0



Etykietka:

70mm ID Sprag Sprzęgło wybiegowe

sprzęgło jednokierunkowe łożysko jednokierunkowe

sprzęgło typu ag do windy kubełkowej
