Zespół blokujący bezkluczykowy śrubą M14

Szczegóły Produktu:
Miejsce pochodzenia:	Shaanxi, Chiny
Nazwa handlowa:	CHAOYUE
Numer modelu:	Z23
Zapłata:
Minimalne zamówienie:	5 szt
Cena:	USD 10.00 - 113.00 / pc
Szczegóły pakowania:	Pudełko kartonowe lub skrzynka drewniana zależy od wielkości produktów
Czas dostawy:	1 - 3 tygodnie
Zasady płatności:	T / T
Możliwość Supply:	500 sztuk na miesiąc

Skontaktuj się teraz

Szczegóły informacji
Wewnętrzna średnica:	19 - 180 mm	Średnica zewnętrzna:	47 - 235 mm
Grubość:	39 - 84 mm	Moment obrotowy:	0,54 - 50,4 kN.m
śruba:	M6 - M14	waga:	0,35 - 13,68 kg
Podkreślić:	Zestaw bezkluczykowy o średnicy zewnętrznej 235 mm , Zestaw bezkluczykowy ze śrubą M14 , Tuleja złącza kompensacyjnego na śrubę M14

opis produktu

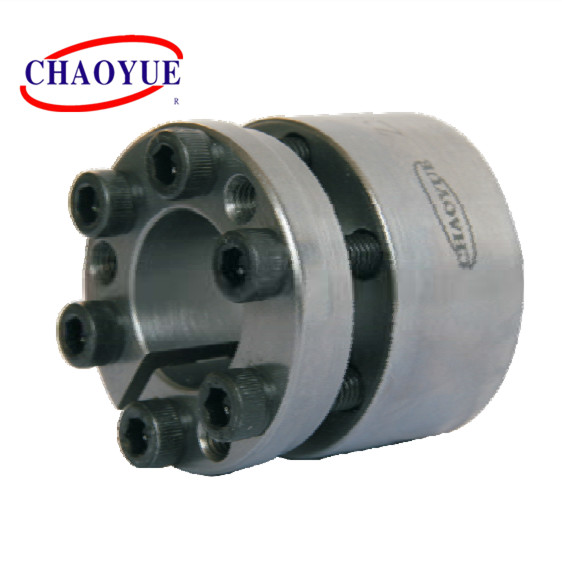

Zespół blokujący urządzenie blokujące Z23 do maszyn spożywczych

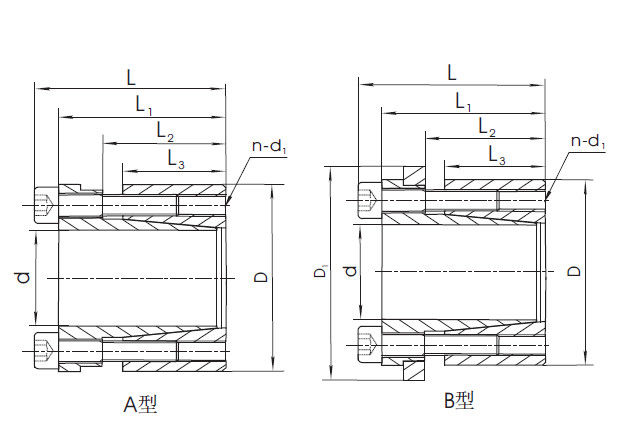

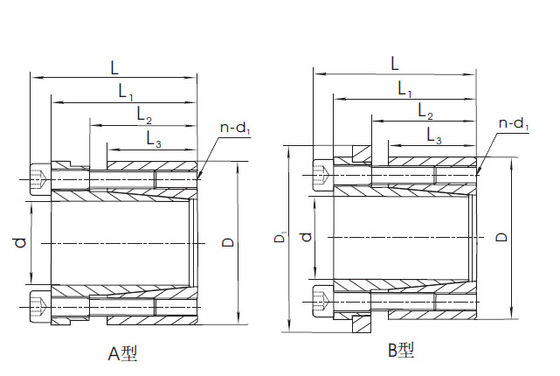

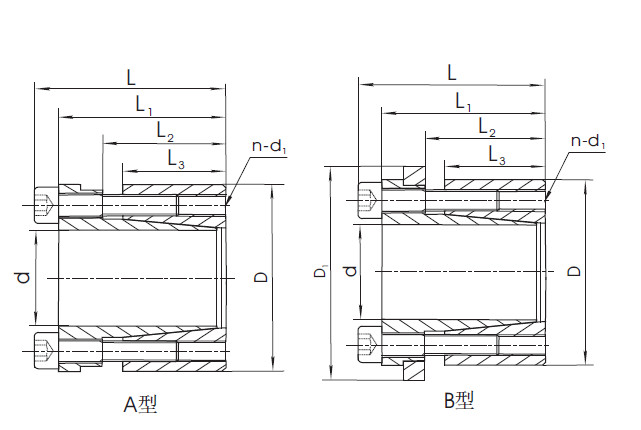

Przykład montażu

Wymiar podstawowy [mm]							Śruba		Obciążenie znamionowe		Moment dokręcania śruby [Nm]	Waga [kg]
re	re	L	L₁	L₂	L₃	re₁	re₁	nie	Siła osiowa [kN]	Moment obrotowy [kN·m]	Moment dokręcania śruby [Nm]	Waga [kg]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0,35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0,36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0,68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1.31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1,44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1,52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1.64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2.13	41	1,02
45	75	55	47	35	30	81	M8	6	101	2.28	41	1,06
48	80	55	47	35	30	86	M8	6	101	2,43	41	1,7
50	80	55	47	35	30	86	M8	6	101	2,53	41	1,76
55	85	55	47	35	30	91	M8	9	152	4.18	41	1,89
60	90	55	47	35	30	96	M8	9	152	4,56	41	1,98
65	95	55	47	35	30	101	M8	9	152	4,96	41	2.15
70	110	77	67	46	40	116	M10	7	186	6,5	83	2,24
75	115	77	67	46	40	121	M10	7	186	7	83	3,07
80	120	77	67	46	40	126	M10	7	186	7,4	83	3,35
85	125	77	67	46	40	131	M10	8	213	9	83	3,59
90	130	77	67	46	40	136	M10	8	213	9,6	83	5.04
95	135	77	67	46	40	141	M10	10	267	12,6	83	5.38
100	145	89	77	52	46	151	M12	7	270	13,3	145	5,81
110	155	89	77	52	46	161	M12	7	270	14,7	145	6.06
120	165	89	77	52	46	171	M12	8	309	18,4	145	7,61
130	180	89	77	52	46	186	M12	10	342	20,5	145	8.32
140	190	98	84	59	51	196	M14	8	373	26,1	230	9.56
150	200	98	84	59	51	206	M14	10	467	35,1	230	10.15
160	210	98	84	59	51	216	M14	10	467	37,4	230	11.23
170	225	98	84	59	51	231	M14	12	560	47,6	230	12.45
180	235	98	84	59	51	241	M14	12	560	50,4	230	13.68
